Ingressi video SDI
40 x SD-SDI, HD-SDI e 12G-SDI a 10 bit
Blackmagic Smart Videohub 12G 40x40
Brand:
Il router avanzato con tecnologia 12G-SDI che elabora tutti i formati SD, HD e Ultra HD SDI contemporaneamente. Offre 40 ingressi e 40 uscite, e include riferimento e connessioni di alimentazione ridondante.

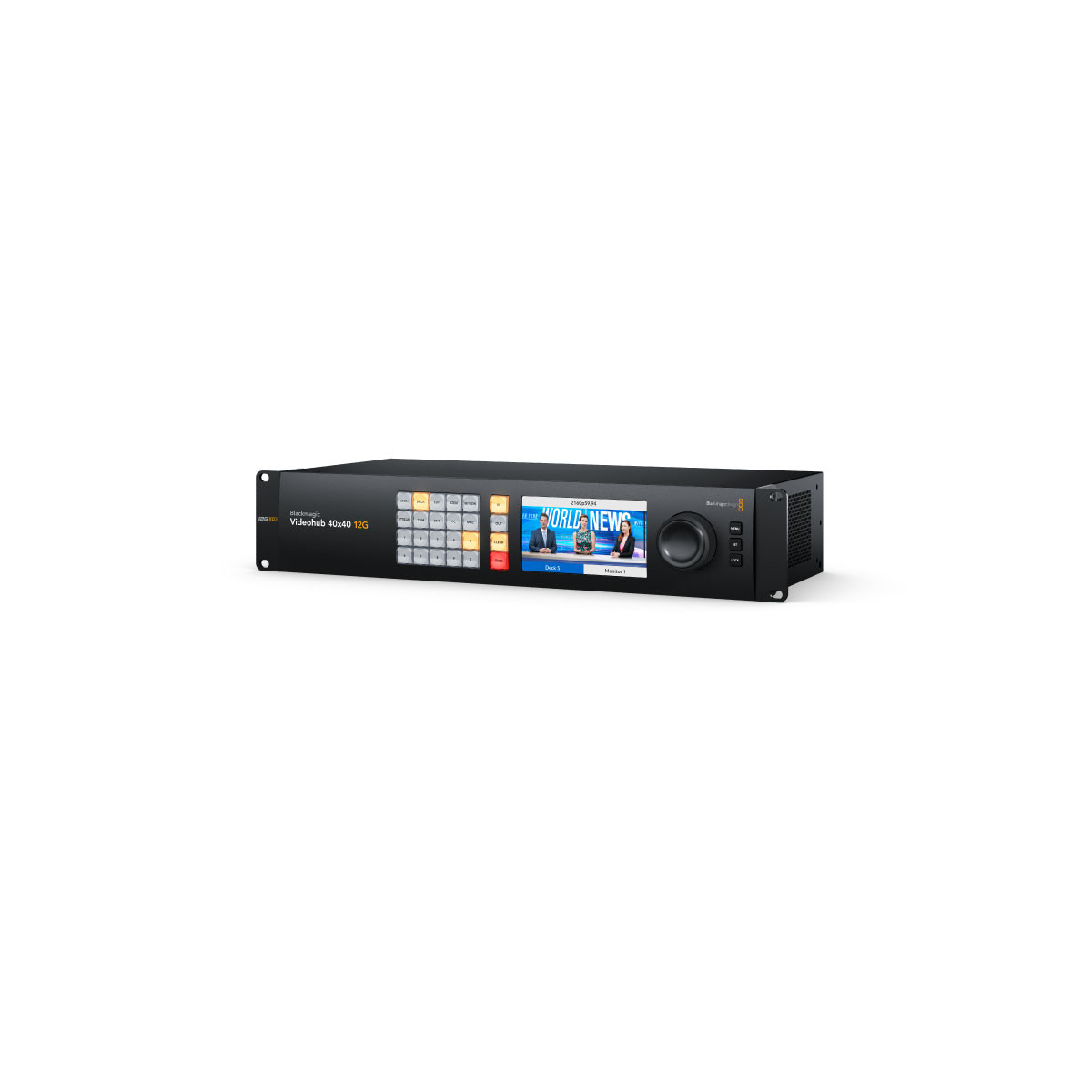

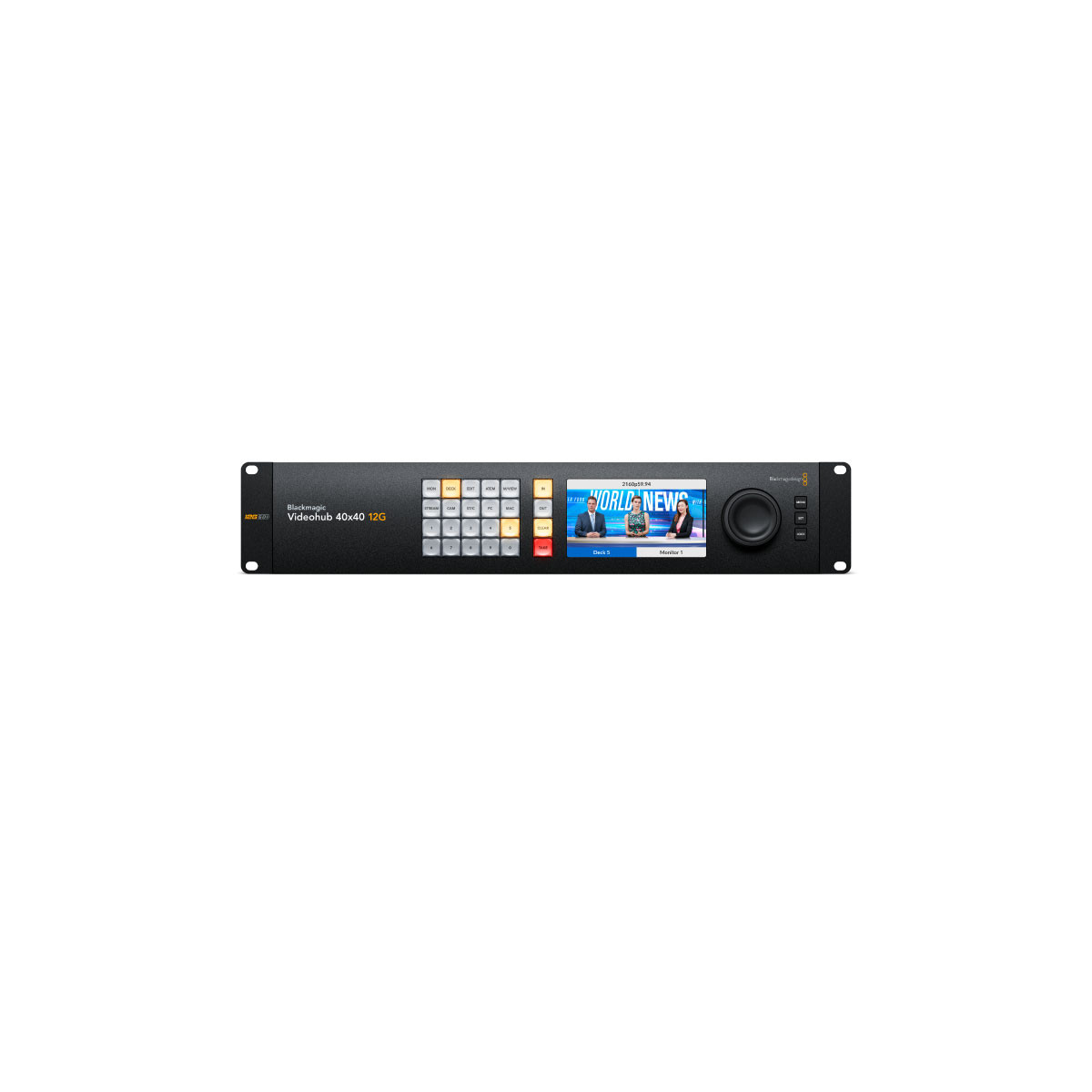

L'elegante pannello frontale in metallo ospita un ampio display LCD in Full HD per monitorare il video e visualizzarne le etichette. Le operazioni di routing si gestiscono comodamente usando i pulsanti e la manopola di controllo.
Il 12G-SDI è compatibile con tutti gli standard video SDI fino al 2160p60.
È arrivato lo straordinario Smart Videohub 12G 40x40, il primo router al mondo in grado di gestire tutti i formati video SD, HD e Ultra HD fino a 2160p60!
L'Ultra HD è lo standard del futuro, per questo è importante adottare sistemi compatibili con la tecnologia 12G-SDI. Smart Videohub 12G garantisce la commutazione e la distribuzione dei segnali provenienti dagli switcher, dalle telecamere, dai registratori e dai monitor di ultima generazione.

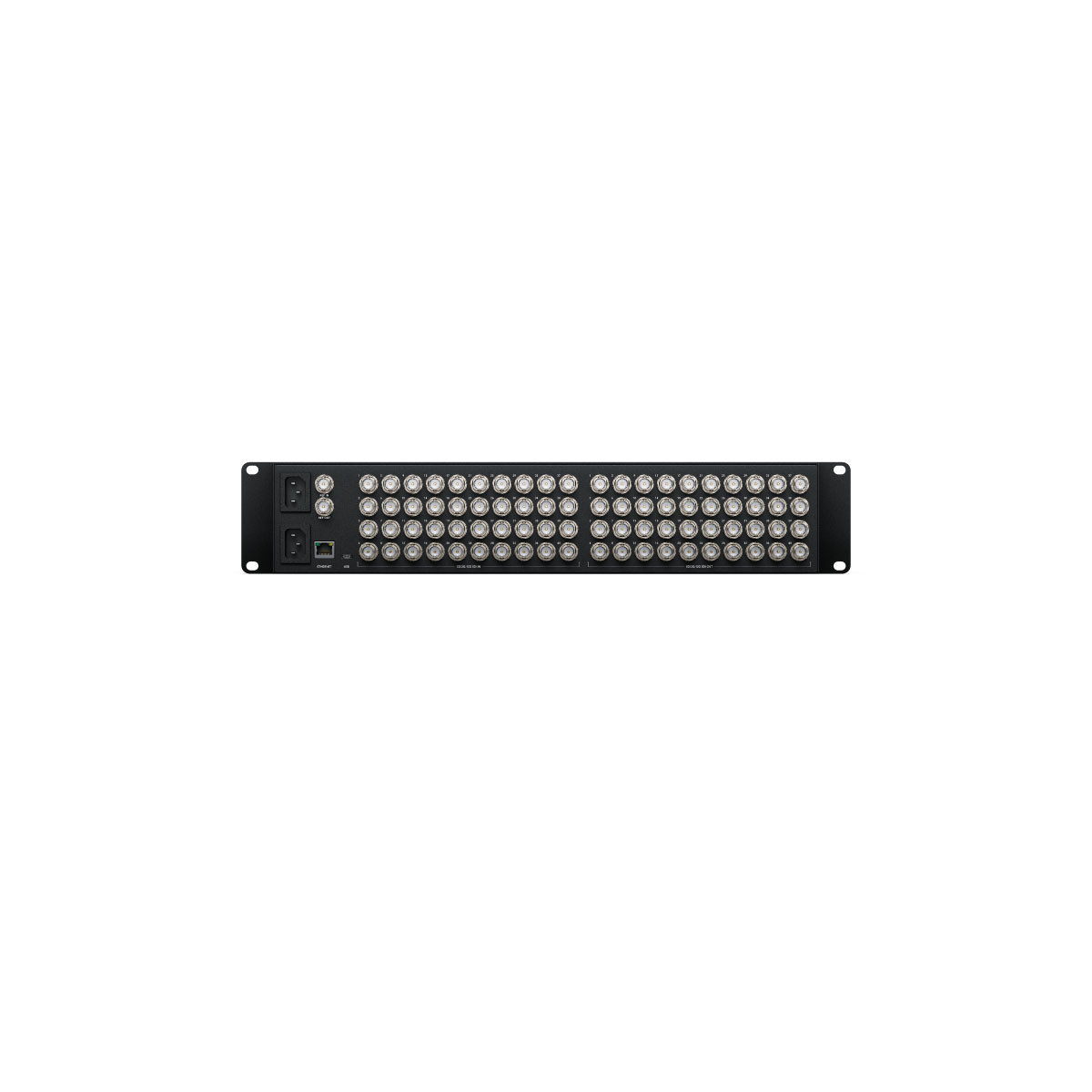

Inoltre Smart Videohub 12G 40x40 supporta il 12G-SDI multifrequenza sui connettori BNC SDI, ed è quindi compatibile sia con i dispositivi in SD e HD che con il frame rate elevato dell'attrezzatura in Ultra HD più avanzata.
Sostituisci il tuo router esistente con facilità e senza bisogno di ricablare l'intero impianto. Smart Videohub 12G garantisce la commutazione di qualsiasi segnale in SD, HD o Ultra HD dei dispositivi esistenti e futuri!
Specifiche tecniche
Connessioni
Uscite video SDI
40 x SD-SDI, HD-SDI e 12G?SDI a 10 bit
Trasmissione SDI
DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G
Ingressi video con sincronizzazione di frame
Non disponibile
Reclocking SDI
Su tutte le uscite SDI
Ingressi di riferimento
Tri-sync o black burst
Uscite di riferimento
Uscita di loop del segnale di riferimento
Connessione pannello di controllo
Ethernet
Connessione per controllo seriale
DB-9 RS?422
Compatibilità multirate
Rilevamento automatico di SD, HD e 6G-SDI Routing simultaneo di 4K, HD, SD, e DVB?ASI
Aggiornamenti
USB
Pannello di controllo frontale
40 pulsanti per il controllo locale di Videohub, 6 pulsanti e manopola per navigare il menù sul display LCD o ethernet RJ45 RS?422
Configurazione del router
Tramite il display LCD sul pannello frontale, o RJ45 ethernet.
Controllo router RS?422
1 x ingresso per controllo commutazione dei crosspoint del router
Standard
Standard video SD
525i59.94 NTSC, 625i50 PAL
Standard video HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
Standard video 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Standard video 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Conformità alla norma SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M livello A e B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT.656 e ITU-R BT.601
Campionamento video SDI
4:2:2 e 4:4:4
Campionamento audio SDI
Frequenza di campionamento di standard televisivo di 48kHz e 24bit.
Precisione colore SDI
4:2:2 a 10 bit e 4:4:4
Spazio colore SDI
YUV o RGB
Commutazione automatica SDI
Selezione automatica tra SD-SDI, HD-SDI, 12G-SDI e DVB-ASI su ogni ingresso, per permettere ad ognuno di essi di utilizzare uno standard televisivo diverso
Metadati SDI compatibili
Identificazione carico dati video ausiliari secondo lo standard SMPTE 352M
Controllo
Pannello di controllo integrato
40 pulsanti per il controllo locale di Videohub, 6 pulsanti e manopola per navigare il menù. Display a colori di 5 pollici
Pannello di controllo esterno
Include il software di controllo Blackmagic Videohub per Mac e Window. Compatibile con i pannelli di controllo fisici Blackmagic Smart Control e Master Control. Include Blackmagic Videohub SDK e Ethernet Videohub Control Protocol
Software
Software di controllo
Software di controllo router incluso gratuitamente per Windows? e Mac?
Aggiornamento del software interno
Tramite applicazione di aggiornamento (inclusa)
Sistemi operativi
Mac 10.15 Catalina
Mac 11.1 Big Sur o successivo
Windows 10 a 64 bit
Display
Display
Display LCD 5" integrato per monitoraggio video e menù impostazioni
Requisiti di alimentazione
Alimentazione
2 x 100-240V AC integrata. È necessario un cavo di alimentazione IEC
Protezione in assenza di alimentazione
Le connessioni crosspoint del router sono mantenute e ripristinate in fase d'accensione
Specifiche fisiche
Installazione
Due unità di rack, meno di 16 cm di profondità
Specifiche ambientali
Temperatura operativa:
da 0° a 40° C
Temperatura di stoccaggio:
da -20° a 45° C
Umidità relativa:
da 0% a 90% senza condensazione
Il prodotto include
Smart Videohub 12G 40x40
Scheda SD con software e manuale
