Ingressi video
21 (20 attivi)

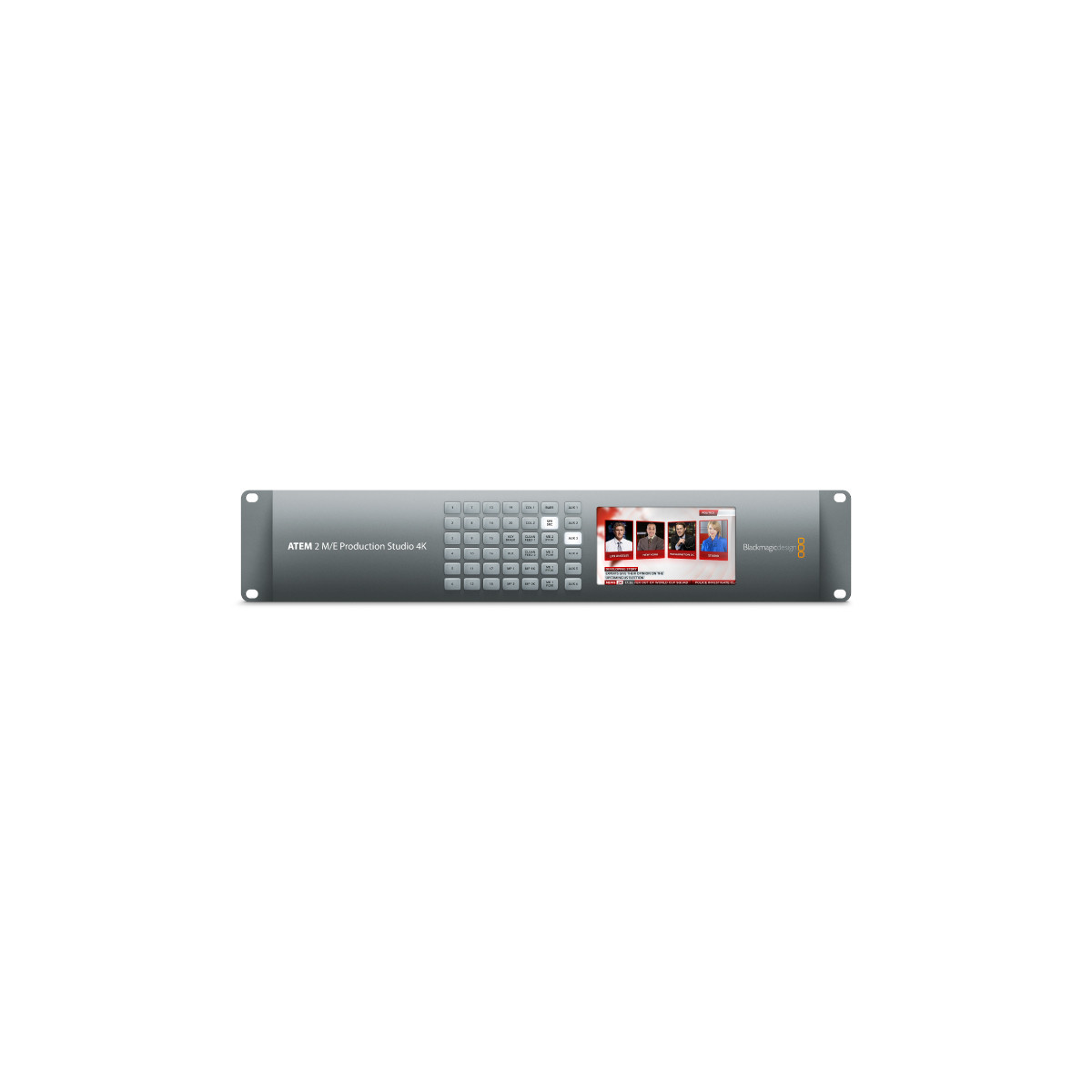

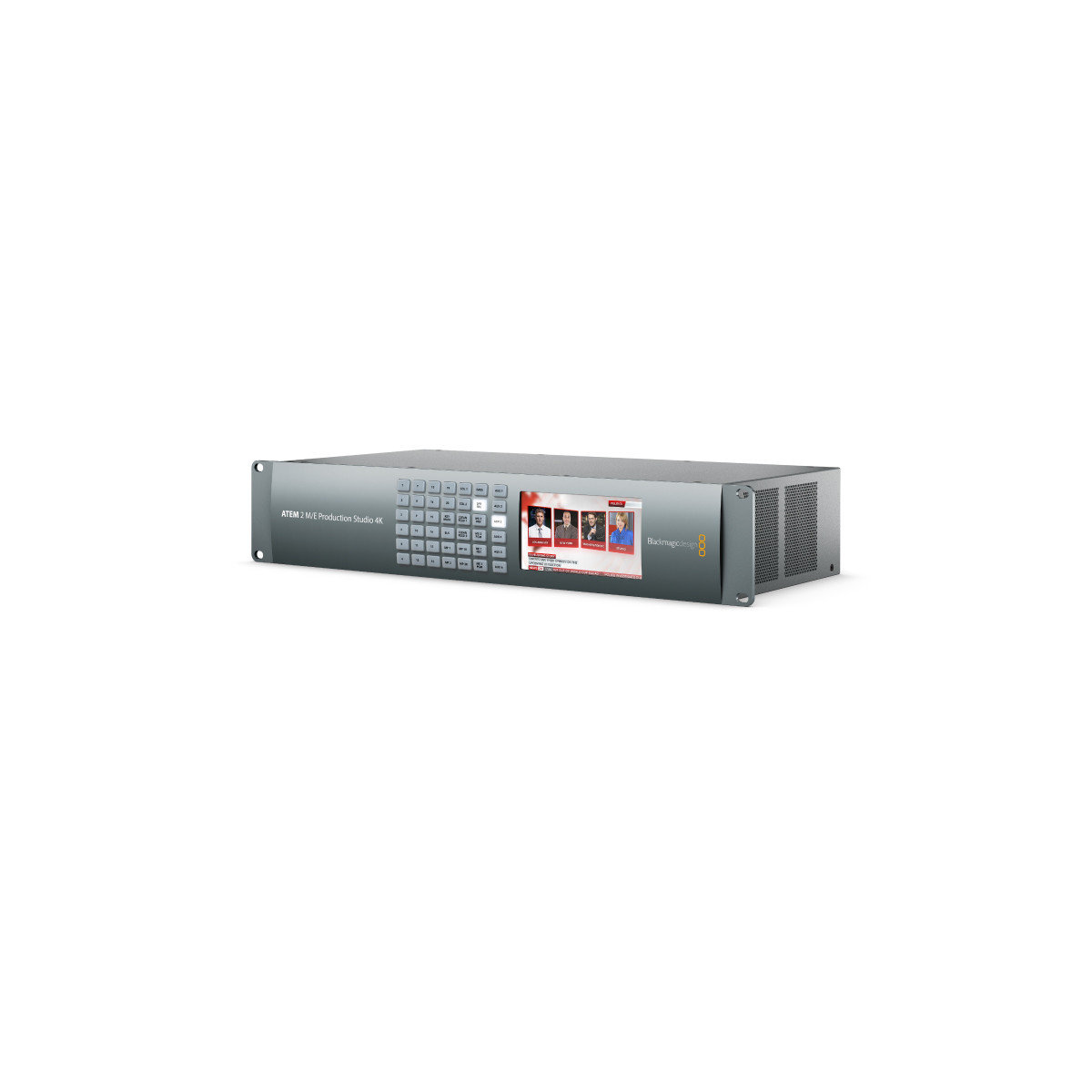

ATEM 2 M/E Production Studio 4K
Brand:
ATEM 2 M/E Production Studio 4K è perfetto per le produzioni multicamera di qualità broadcast in SD, HD e Ultra HD! Offre 20 ingressi con sincronizzazione di frame, per connettere un'ampia gamma di dispositivi video tra cui telecamere, registratori su disco e computer. È ideale per la copertura degli eventi di musica dal vivo e degli eventi sportivi.
ATEM 2 M/E Production Studio 4K vanta incredibili funzioni avanzate tra cui chiave cromatica, transizioni personalizzabili, composizione primaria e secondaria, DVE, SuperSource, mixer audio, 2 uscite multiview e archivio multimediale. È dotato di connessioni 6G-SDI e HDMI 4K, e 6 uscite ausiliarie per una commutazione in diretta impeccabile.
ATEM 2 M/E Production Studio 4K è perfetto per le produzioni multicamera di qualità broadcast in SD, HD e Ultra HD! Offre 20 ingressi con sincronizzazione di frame, per connettere un'ampia gamma di dispositivi video tra cui telecamere, registratori su disco e computer. È ideale per la copertura degli eventi di musica dal vivo e degli eventi sportivi. ATEM 2 M/E Production Studio 4K vanta incredibili funzioni avanzate tra cui chiave cromatica, transizioni personalizzabili, composizione primaria e secondaria, DVE, SuperSource, mixer audio, 2 uscite multiview e archivio multimediale. È dotato di connessioni 6G-SDI e HDMI 4K, e 6 uscite ausiliarie per una commutazione in diretta impeccabile.

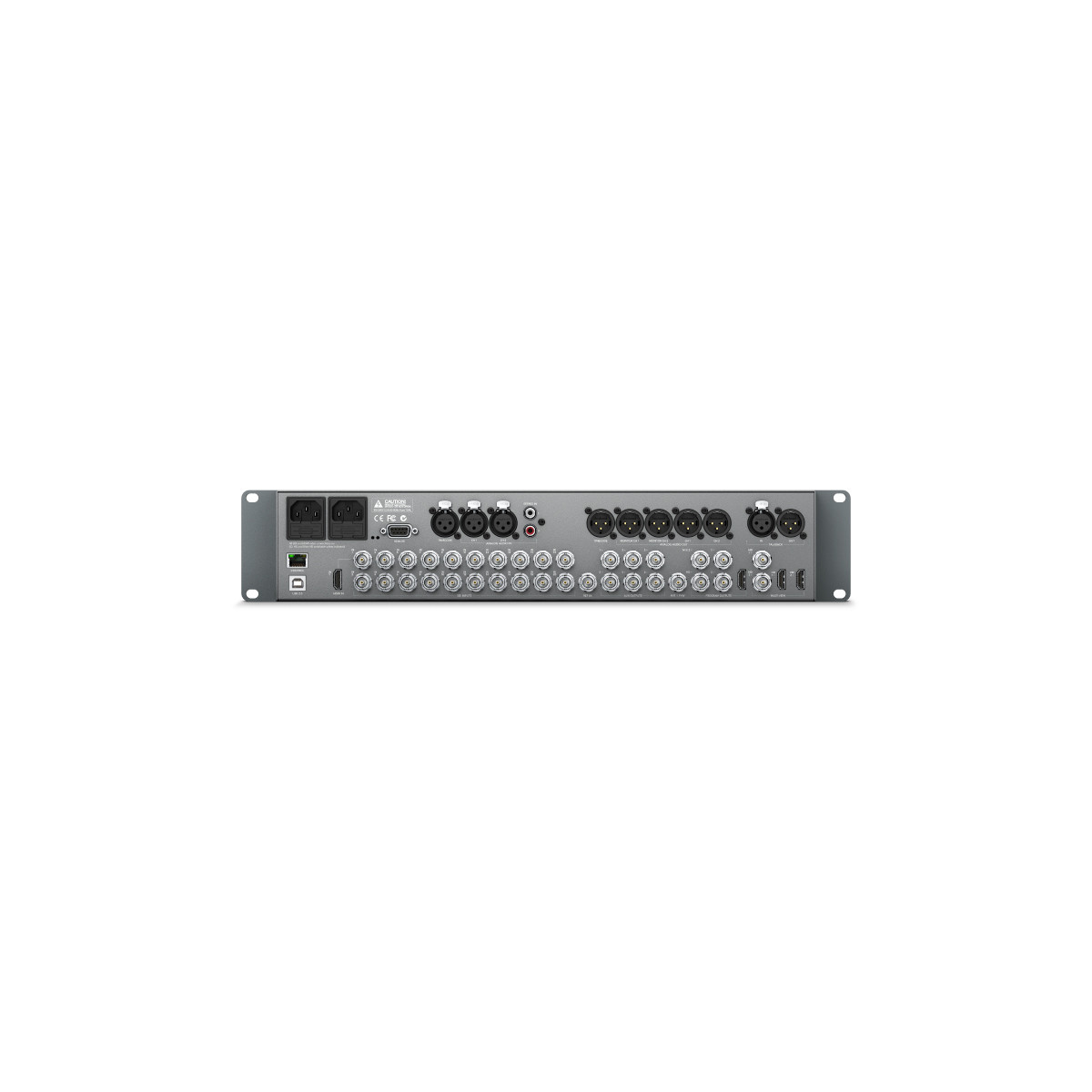

Connessioni
Uscite video
16
Uscite AUX
6
Trasmissione SDI
270Mb, 1.5G, 3G, 6G
Ingressi audio
2 x XLR, 2 x RCA
Uscite audio
2 x XLR (programma), 2 x XLR (monitor)
Connessioni per timecode
1 x ingresso XLR, 1 x uscita XLR
Ingresso di riferimento
Tri-sync o black burst
Risincronizzazione di sorgenti
20
Ingressi video SDI
20 x SD/HD/Ultra HD 4K a 10 bit commutabili. 2 canali di audio integrato
Ingresso video HDMI
1 x HDMI tipo A. SD/HD/Ultra HD 4K a 10 bit commutabili. 2 canali di audio integrato
Uscite audio SDI
2 canali integrati in tutte le uscite SDI
Uscite di programma SDI
3 x SD/HD/Ultra HD 4K a 10 bit commutabili
Uscite di programma HDMI
1 x HDMI tipo A, SD/HD/Ultra HD 4K a 10 bit commutabile
Uscite di programma SDI convertite in risoluzione minore
1 x 10 bit (da Ultra HD 4K a HD)
Uscite di anteprima SDI
1 x SD/HD/Ultra HD 4K a 10 bit commutabile
Multiview
2
Uscite multiview SDI
2
Uscite multiview HDMI
2
Connessione pannello di controllo
Ethernet supporta BaseT 10/100/1000. Consente la connessione diretta tra il pannello e la chassis, o tramite una rete
Uscita tally
Collegando il dispositivo Blackmagic Design GPI and Tally Interface tramite ethernet (non incluso)
Interfaccia computer
1 x porta USB 2.0
Standard
Standard video SD
525i59.94 NTSC, 625i50 PAL
Standard video HD
720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94
1080i50, 1080i59.94
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97
Conformità alla norma SDI
SMPTE 259M, SMPTE 292M, SMPTE 424M.
Campionamento video
4:2:2
Precisione colore
10 bit
Spazio colore
REC 601, REC 709, REC 2020
Risoluzioni ingresso HDMI per computer
720 x 480i 59.94Hz,
720 x 576i 50Hz,
1280 x 720 59.94Hz,
1280 x 720 50Hz,
1920 x 1080 50Hz,
1920 x 1080 59.94Hz,
3840 x 2160 23.98Hz,
3840 x 2160 24Hz,
3840 x 2160 25Hz,
3840 x 2160 29.97Hz.
Nota: Compatibile anche con ingressi di 24, 30 e 60 Hz quando lo switcher è impostato sui formati 23.98, 29.97 e 59.94 Hz rispettivamente
Specifiche
Chiavi primarie
4 con chiave cromatica/lineare/luminanza
Chiavi secondarie
2
Chiavi cromatiche
4
Talkback
No
Ritorno audio
No
Chiavi lineari/di luminanza
7
Transizioni (Stinger/DVE)
1 stinger, 1 DVE
Livelli compositivi
13
Generatori di motivi
8
Generatori di colore
2
DVE con bordi 3D e ombre
1
Pannello di controllo
Software di controllo o pannello fisico opzionale
Lettori multimediali
Lettori multimediali
2
Canali
Segnale di riempimento e chiave per ogni lettore
Capacità archivio per fotogrammi
32 con segnale di riempimento e chiave
Capienza archivio per clip
2 con segnale di riempimento e chiave
Durata delle clip in NTSC/PAL
3600 fotogrammi
Durata delle clip in 720p
1600 fotogrammi
Durata delle clip in 1080
720 fotogrammi
Durata delle clip in Ultra HD 4K
180 fotogrammi
Formati fotogrammi compatibili
PNG, TGA, BMP, GIF, JPEG e TIFF
Formati video compatibili
TGA
Formati audio compatibili
WAV, MP3 e AIFF
Monitoraggio
Monitoraggio
2 x 10 riquadri (20 riquadri)
Standard video multiview
HD
Riquadri riassegnabili
16
Tally
Rosso per il programma, verde per l'anteprima
Etichette per fonti
Sì
Display
Interfaccia
Risoluzione minima del monitor di 1366 x 768
Pannello frontale
Display LCD integrato per il video e 42 pulsanti LED per la commutazione delle fonti ausiliarie
Elaborazione
Conversione spazio colore
Hardware di conversione in tempo reale
Ritardo elaborazione
< 2 linee
Conversione da 4K a HD
Sì, 1 x uscita di programma
Mixer
22 ingressi x 2 canali
Funzione Audio Follow Video disponibile
Monitoraggio livelli audio e picco
Controllo gain master
Uscite analogiche dedicate al monitoraggio
Software
Pannello di controllo incluso
ATEM Software Control gratuito per Mac 10.12 Sierra, Mac 10.13 High Sierra 10.13 o successivi, e Windows 8.1 a 46 bit o Windows 10 a 64 bit
Aggiornamenti software
Tramite connessione diretta USB 2.0 a Mac OS o Windows. Include l'utilità ATEM Setup
Configurazione
Tramite ATEM Software Control Panel, ad eccezione dell'indirizzo IP della chassis, configurabile mediante ATEM Setup, connesso tramite USB
Sistemi operativi
Mac 10.14 Mojave
Mac 10.15 Catalina o successivo
Windows 8.1 e 10.
Requisiti di alimentazione
Alimentazione
2 x 100-240V AC integrata
Consumo energetico
150W
Specifiche fisiche
Installazione
Installazione
2 unità di rack
Specifiche ambientali
Temperatura operativa
da 0° a 40° C
Temperatura di stoccaggio
da -20° a 60° C
Umidità relativa
da 0% a 90% senza condensazione
