Ingressi video SDI
12 x SD-SDI, HD-SDI e 6G-SDI 10 bit
BlackMagic Smart Videohub 12x12
Brand:
Il router multiformato 12x12 per Ultra HD più avanzato al mondo, con pannello di controllo e display integrato per il monitoraggio.
Ideale per le piccole produzioni collaborative e i kit portatili, vanta connessioni 6G-SDI evolute, per collegare e indirizzare qualsiasi combinazione di segnali video in SD, HD e Ultra HD sullo stesso router contemporaneamente.
Include un display LCD, pulsanti e manopola di controllo per operazioni di routing rivoluzionarie con riscontro visivo immediato. Offre una porta ethernet per la gestione remota, e un pacchetto SDK per Mac e Windows.
Il router compatto 6G-SDI offre sincronizzazione di frame su tutti gli ingressi, per una perfetta commutazione tra tutte le fonti video dello stesso standard. E' ideale per la sincronizzazione automatica di 12 segnali SDI. Smart Videohub CleanSwitch 12x12 presenta 12 ingressi e 12 uscite per qualsiasi formato video SD, HD e Ultra HD.

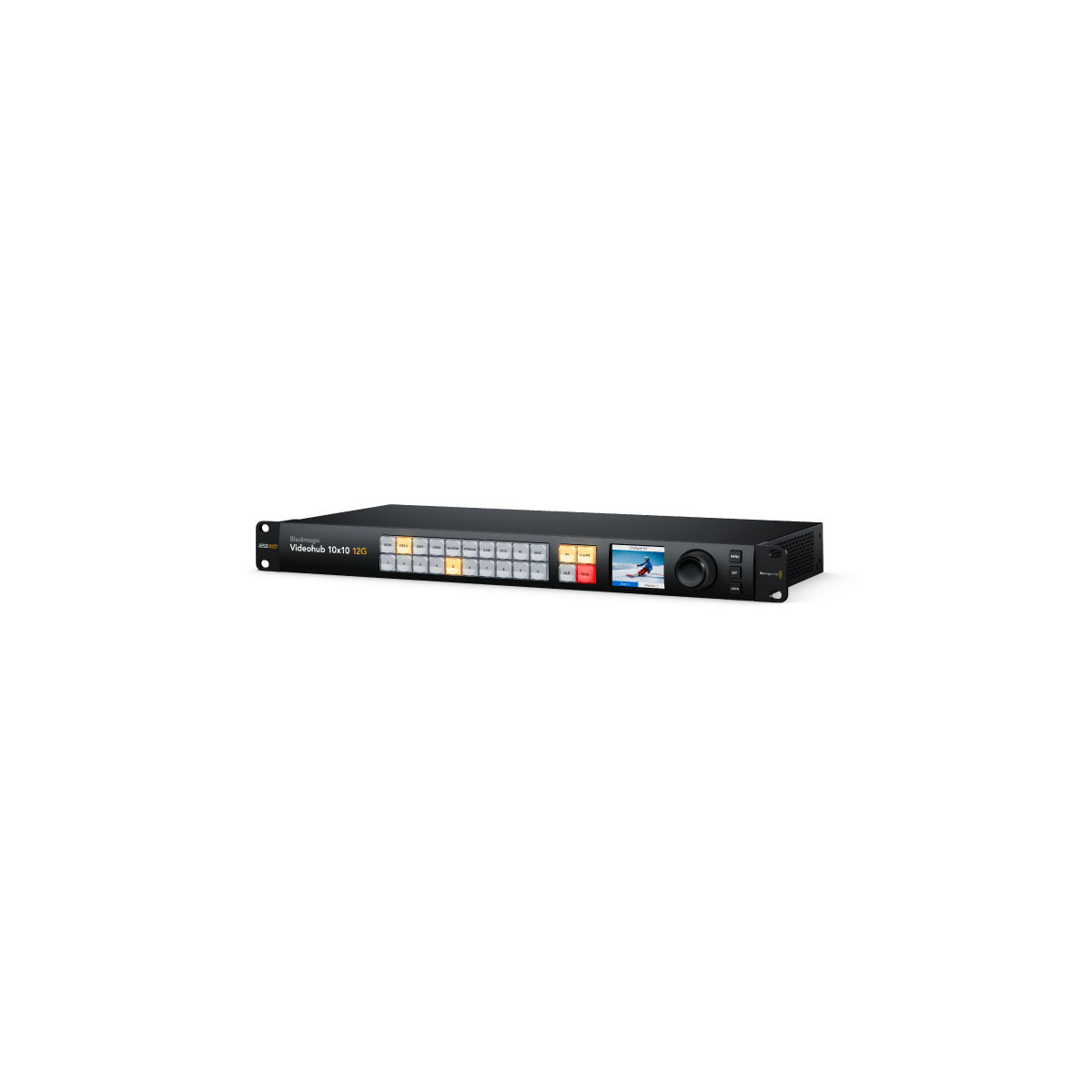

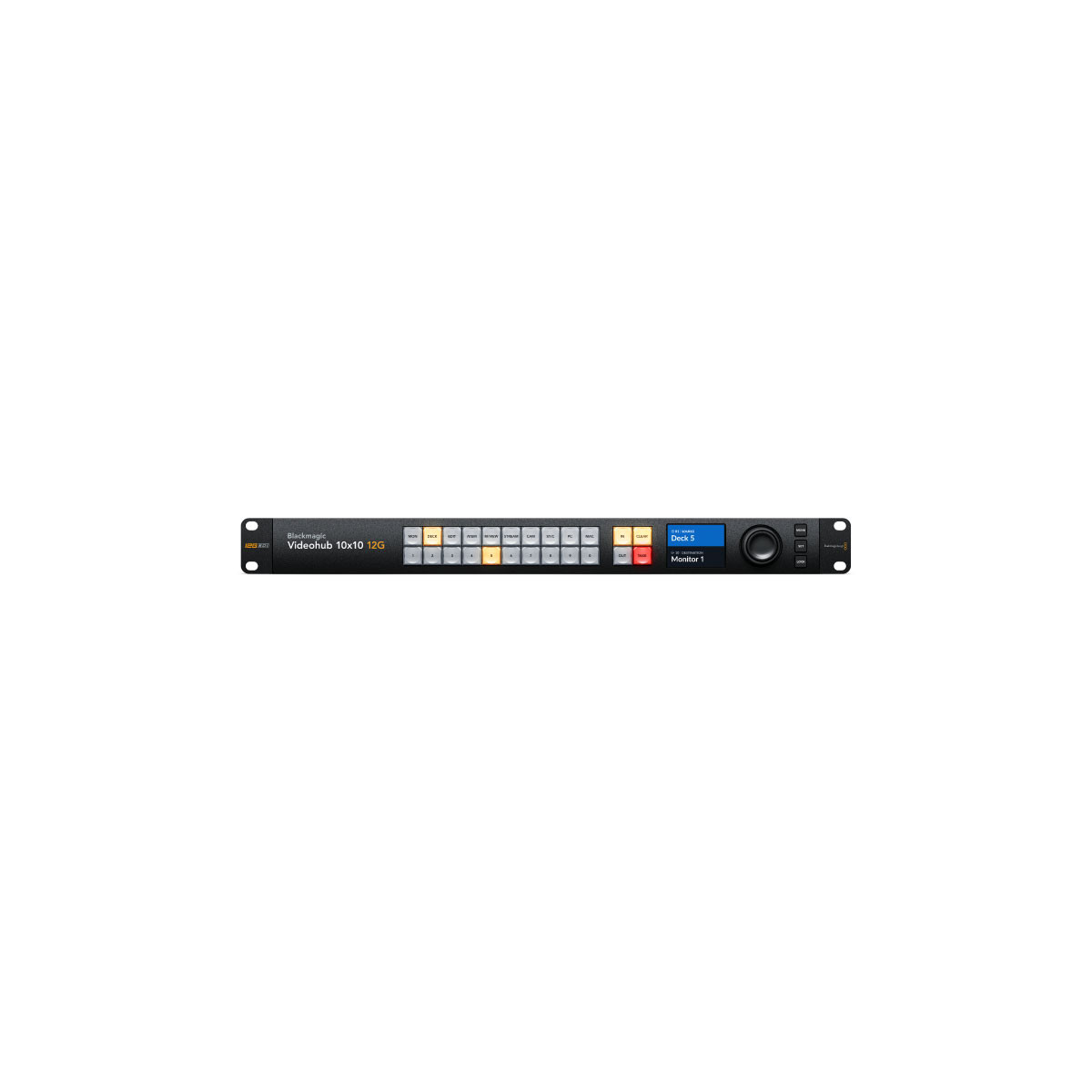

Supporta diversi formati in entrata sul router contemporaneamente, per una perfetta commutazione tra i formati che hanno lo stesso frame rate dell'ingresso di riferimento, e lo stesso standard video. L'elegante pannello frontale in metallo include pulsanti, una manopola di controllo e un display LCD per monitorare il video e le operazioni di routing. Il controllo remoto si effettua tramite ethernet.
Specifiche tecniche

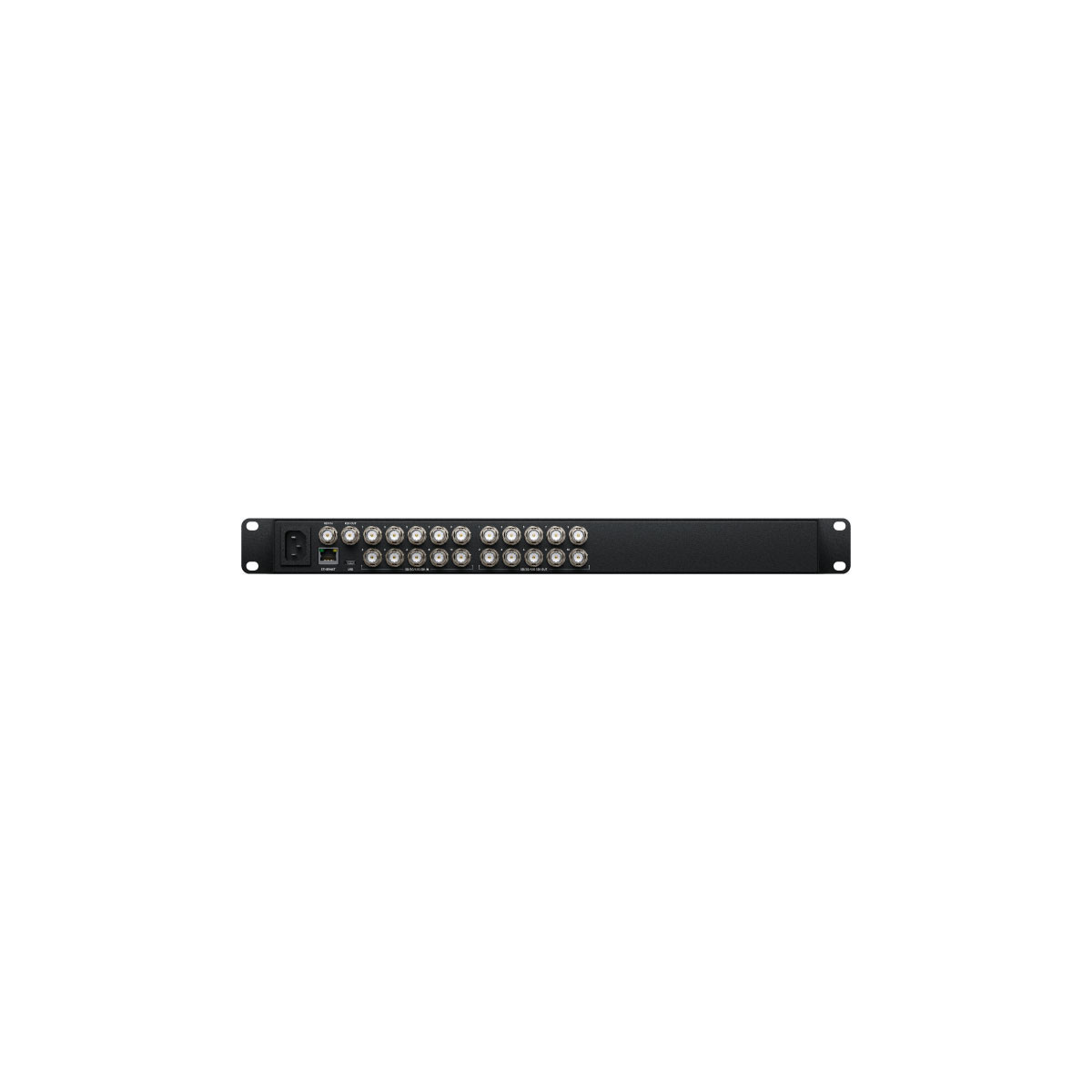

Connessioni
Uscite video SDI
12 x SD-SDI, HD-SDI e 6G-SDI 10 bit
Trasmissione SDI
270Mb, 1.5G, 3G, 6G
Reclocking SDI
Su tutte le uscite SDI
Ingresso di riferimento
Tri-sync o black burst
Connessione pannello di controllo
Ethernet
Connessione per controllo seriale
RJ-6 RS?422
Compatibilità multirate
Rilevamento automatico di SD, HD e 6G-SDI Routing simultaneo di video 4K, HD, e SD
Aggiornamenti
USB
Pannello di controllo frontale
12 pulsanti per il controllo locale di Videohub, 6 pulsanti e manopola per navigare il menù sul display LCD o ethernet RJ45
Configurazione del router
Tramite il display LCD sul pannello frontale, o RJ45 ethernet.
Controllo router RS?422
1 x ingresso per controllo commutazione dei crosspoint del router
Standard
Standard video SD
525i59.94 NTSC, 625i50 PAL
Standard video HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
Standard video 2K
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
Standard video 4K
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
Conformità alla norma SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M livello A e B, ITU-R BT.656 e ITU-R BT.601
Campionamento video SDI
4:2:2 e 4:4:4
Campionamento audio SDI
Frequenza di campionamento di standard televisivo di 48kHz e 24bit
Precisione colore SDI
4:2:2 a 10 bit e 4:4:4
Spazio colore SDI
YUV o RGB
Commutazione automatica SDI
Seleziona automaticamente tra SD-SDI, HD-SDI, e 6G-SDI su ogni ingresso
Metadati SDI compatibili
Identificazione carico dati video ausiliari secondo lo standard SMPTE 352M
Controllo
Pannello di controllo integrato
12 pulsanti per il controllo locale di Videohub, 6 pulsanti e manopola per navigare il menù. Display a colori di 2,2 pollici
Pannello di controllo esterno
Include il software di controllo Blackmagic Videohub per Mac e Window. Compatibile con i pannelli di controllo fisici Blackmagic Smart Control e Master Control. Include Blackmagic Videohub SDK e Ethernet Videohub Control Protocol
Software
Software di controllo
Software di controllo router incluso gratuitamente per Windows? e Mac?
Aggiornamento del software interno
Tramite applicazione di aggiornamento (inclusa)
Sistemi operativi
Mac 10.15 Catalina
Mac 11.1 Big Sur o successivo
Windows 10 a 64 bit
Display
Display LCD integrato per monitoraggio video e menù impostazioni
Requisiti di alimentazione
Protezione in assenza di alimentazione
Le connessioni del router sono mantenute e ripristinate in fase d'accensione
Alimentazione
È necessario un cavo di alimentazione IEC. Ingresso 100-240V AC
Specifiche fisiche
Installazione
Una unità di rack, meno di 16 cm di profondità
Specifiche ambientali
Temperatura operativa
da 0° a 40° C
Temperatura di stoccaggio:
da -20° a 45° C
Temperatura di stoccaggio:
da 0% a 90% senza condensazione
Il prodotto include
Smart Videohub 12x12
SD card with software and manual
