Ingressi di programma SDI
1 x SD/HD/Ultra HD 4K a 10 bit
a commutazione automatica per l'ingresso di programma dello switcher (include il tally con 16 canali di audio integrato)
ATEM Talkback Converter 4K
Brand:

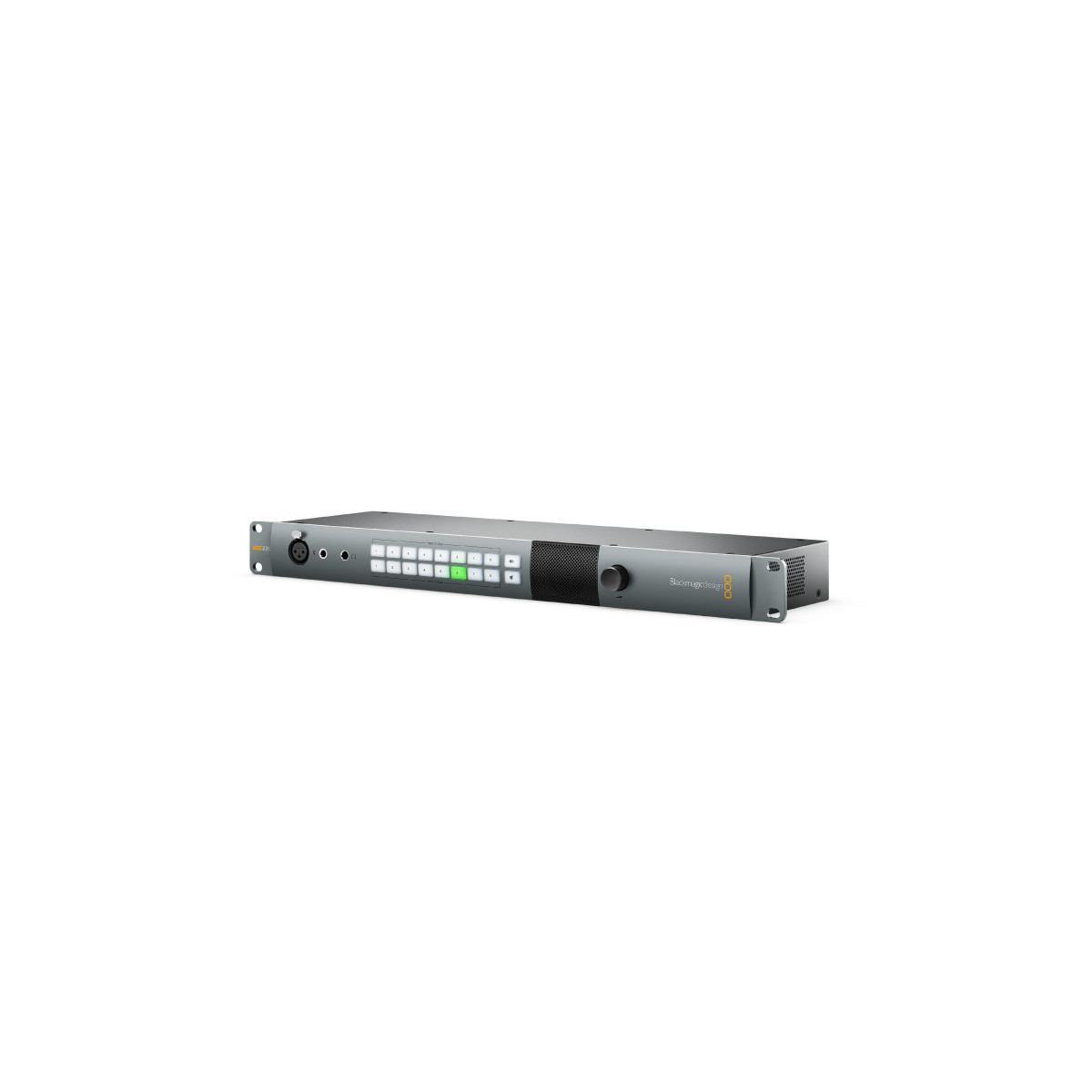

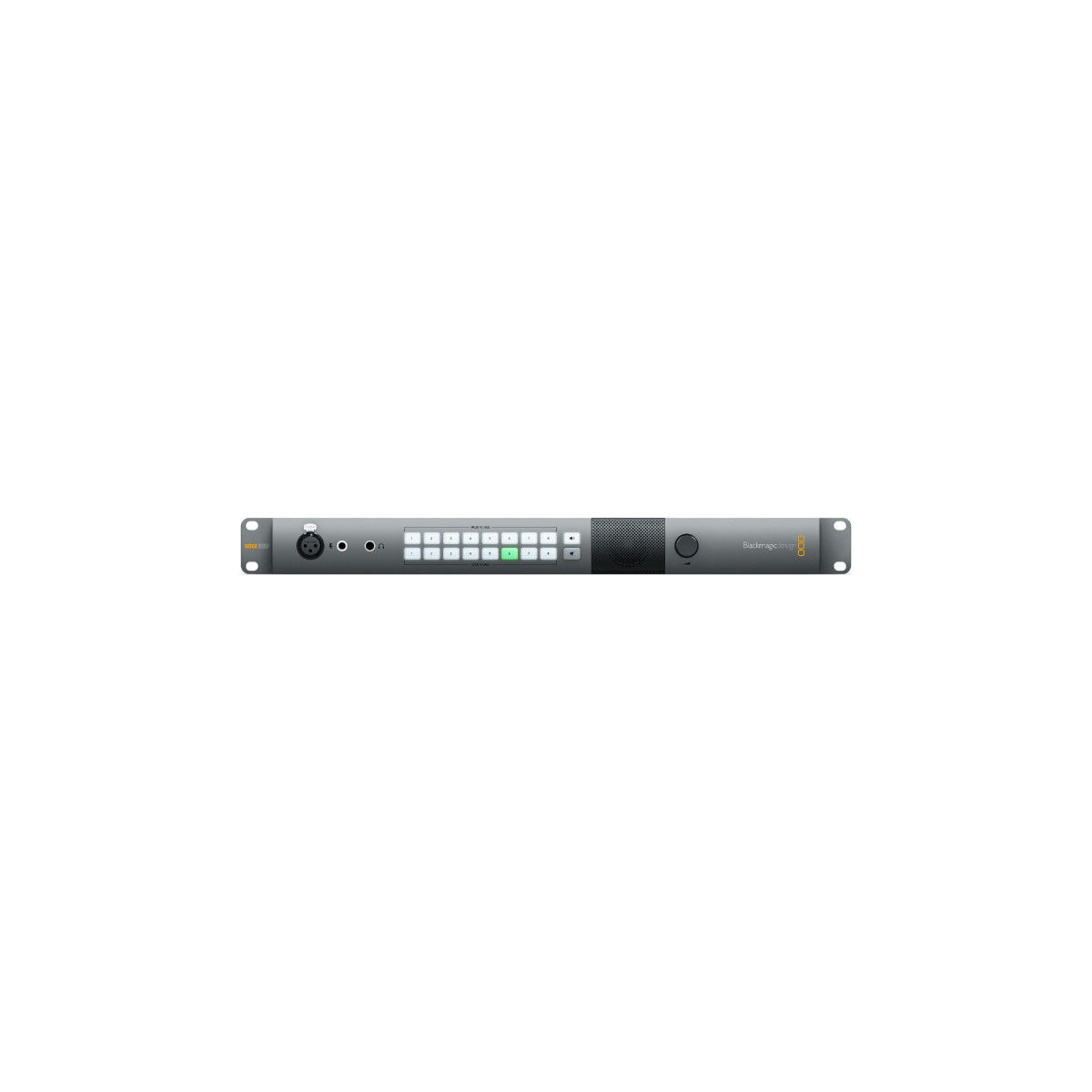

ATEM Talkback Converter 4K si connette fino a 8 telecamere per il talkback in SDI, utilizzando i canali 15 e 16 con audio integrato delle Blackmagic Studio Camera e di ATEM Camera Converter. Supporta il 12G-SDI per tutti i formati SD, HD e Ultra HD fino al 2160p60, vanta connessioni BNC per telecamera, e offre un ricetrasmettitore SFP per fibra ottica per coprire distanze maggiori. È dotato di pulsanti premi per parlare, ingressi per cuffie avioniche e di largo consumo, uscite di loop per connettere più di 8 telecamere, speaker integrato, ingresso microfono frontale e altro ancora.
Posiziona le tue telecamere a grande distanza dallo switcher e avvicinati all'azione con ATEM Talkback Converter 4K. sono la soluzione ideale per la musica dal vivo e gli eventi sportivi, quando è necessario posizionare le telecamere in luoghi distanti dallo switcher, come per esempio nei circuiti di gara e sui palcoscenici. Connetti fino a 4 ATEM Camera Converter ai rispettivi ATEM Studio Converter e sfrutta le funzioni di talkback multicamera. In questo modo ogni operatore di ripresa potrà comunicare con l'operatore dello switcher, grazie al talkback integrato ai canali 15 e 16 della connessione SDI in fibra ottica.
Funzione talkback
Durante le frenetiche produzioni in diretta, comunicare con gli operatori di ripresa è molto importante. ATEM Camera Converter e ATEM Studio Converter sfruttano lo standard audio SDI del canale 16 e integrano il talkback ai canali 15 e 16, raramente utilizzati. ATEM Camera Converter è compatibile con le normali cuffie per PC e iPhone, mentre ATEM Studio Converter adotta le più robuste cuffie avioniche, disponibili in centinaia di modelli. Se preferisci non indossare le cuffie, ATEM Studio Converter dispone sia di un ingresso microfono che di uno speaker incorporato.
Tally
Durante le trasmissioni in diretta è molto importante che gli operatori di ripresa sappiano sempre quando la loro telecamera è in onda, evitando di cambiare inquadratura nel momento sbagliato davanti a milioni di spettatori. ATEM Camera Converter e ATEM Studio Converter supportano l'uscita di tally SDI del feed di programma proveniente dagli switcher di produzione live della vasta gamma Blackmagic Design. Quando la telecamera è in onda, una spia LED si illumina sull'ATEM Camera Converter e un bordo rosso di tally appare sugli schermi di monitoraggio SDI e HDMI del convertitore.

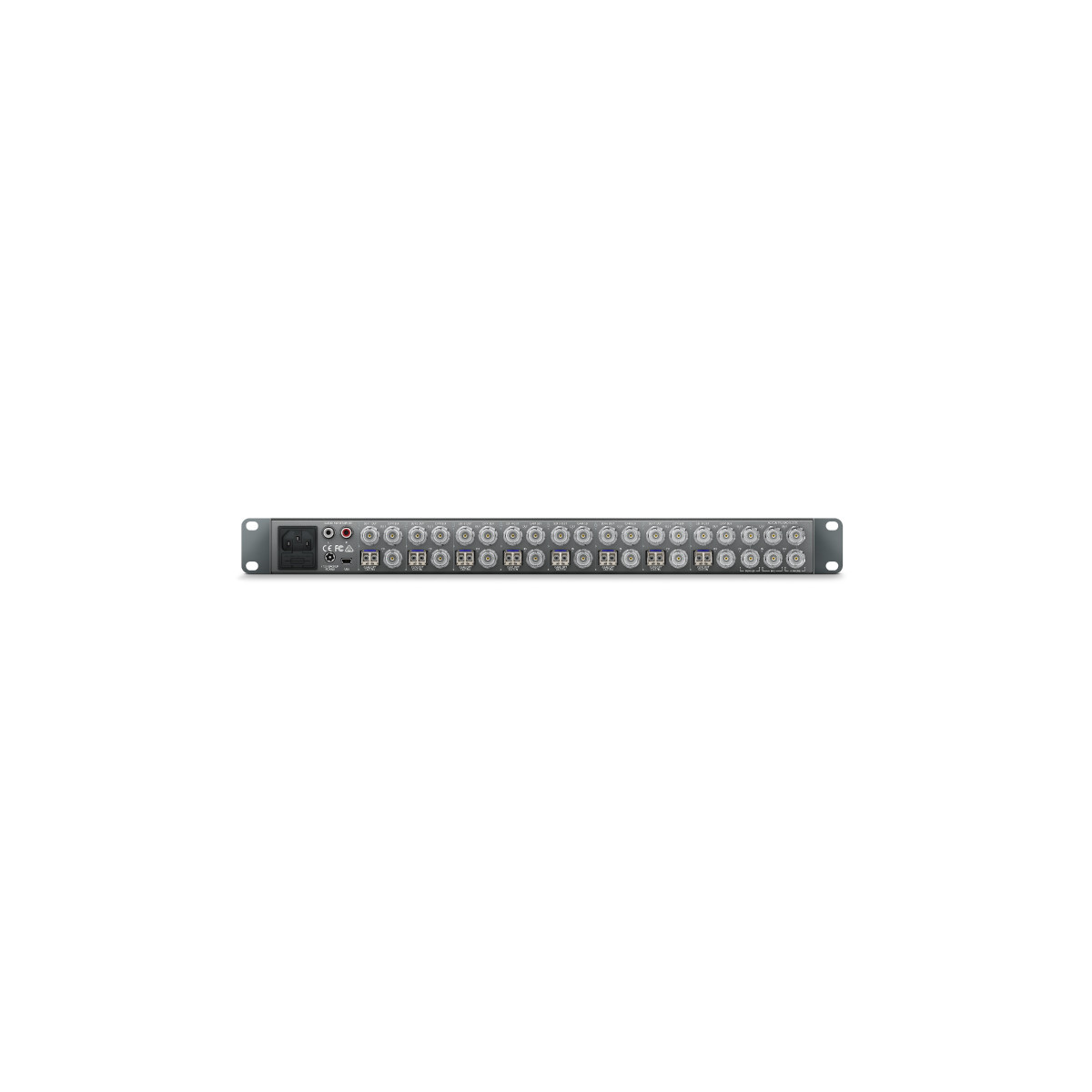

Connessioni
Uscite di programma SDI
1 x SD/HD/Ultra HD 4K di loop a 10 bit
a commutazione automatica per interconnettere altri ATEM Talkback Converter 4K
Audio talkback
Cuffie avioniche con connettore TRS 0,25'' e connettore microfono TRS 0,206''. Connettore microfono XLR bilanciato frontale
Audio analogico
1 x uscita monitoraggio stereo RCA
Ingressi telecamera SDI
8 x uscite SD/HD/Ultra HD 4K a 10 bit
a commutazione automatica con 16 canali di audio integrato
Uscite telecamera SDI
8 x uscite SD/HD/Ultra HD 4K a 10 bit
a commutazione automatica con 16 canali di audio integrato
Uscite SDI
8 x uscite SD/HD/Ultra HD 4K a 10 bit
a commutazione automatica con 16 canali di audio integrato
Ingressi video per fibra ottica(opzionale)
8 x SD/HD/Ultra HD 4K ingressi in modalità singola di
commutazione automatica per videocamera, con connettore LC.
Uscite video per fibra ottica(opzionale)
8 x SD/HD/Ultra HD 4K uscite in modalità singola di
commutazione automatica per videocamera, con connettore LC.
Ingressi audio per fibra ottica
8 x ingressi audio in modalità singola con connettore LC. Audio videocamera sui canali 1 e 2. Audio intercom sui canali 15 e 16.
Uscite audio per fibra ottica
8 x uscite audio in modalità singola con connettore LC. Audio videocamera sui canali 1 e 2. Audio intercom sui canali 15 e 16.
Interfaccia computer
1 x connettore USB mini B per gli
aggiornamenti di firmware
Standard
Standard video SD
525i59.94 NTSC, 625i50 PAL
Standard video HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
Standard video 2K
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Standard video 4K
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p, 4K DCI 50p, 4K DCI 60p
Conformità alla norma SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Livello B, SMPTE 425M.
Campionamento audio
Frequenza di campionamento di
standard televisivo di 48kHz e 24 bit di
conversione A/D.
Campionamento video
4:2:2 e 4:4:4
Precisione Colore
10 bit
Spazio colore
REC 601, REC 709.
Compatibilità con diversi tipi di definizione
SDI commuta tra SD, HD e Ultra HD 4K
Software
Aggiornamento del software interno
Tramite applicazione di aggiornamento (inclusa)
Sistemi operativi
Mac 10.11 El Capitan,
Mac 10.12 Sierra o successivo.
Windows 8.1 e 10.
Requisiti di alimentazione
Alimentazione
Ingresso AC 100 - 240V e ingresso ridondante DC 12 ‑ 31V
Consumo energia
60 W
Specifiche fisiche
Installazione
Installazione fisica
Unità a un rack. con meno di 6 pollici di profondità.
Specifiche ambientali
Temperatura operativa
da 0° a 40° C (da 32° a 104° F)
Temperatura di archiviazione
da -20° a 45° C (da -4° a 113° F)
Umidità relativa
da 0% a 90% senza condensazione
