Teranex AV
Blackmagic Design Teranex Standards Converters AV
Ricco di funzioni innovative, Teranex AV è perfetto per gli eventi live e le installazioni AV professionali, e i flussi di lavoro del broadcast e di post produzione. Offre ben 1089 tipi di conversione in risoluzione minore e maggiore, incrociate, e di standard, per tutti i formati fino al 2160p60.

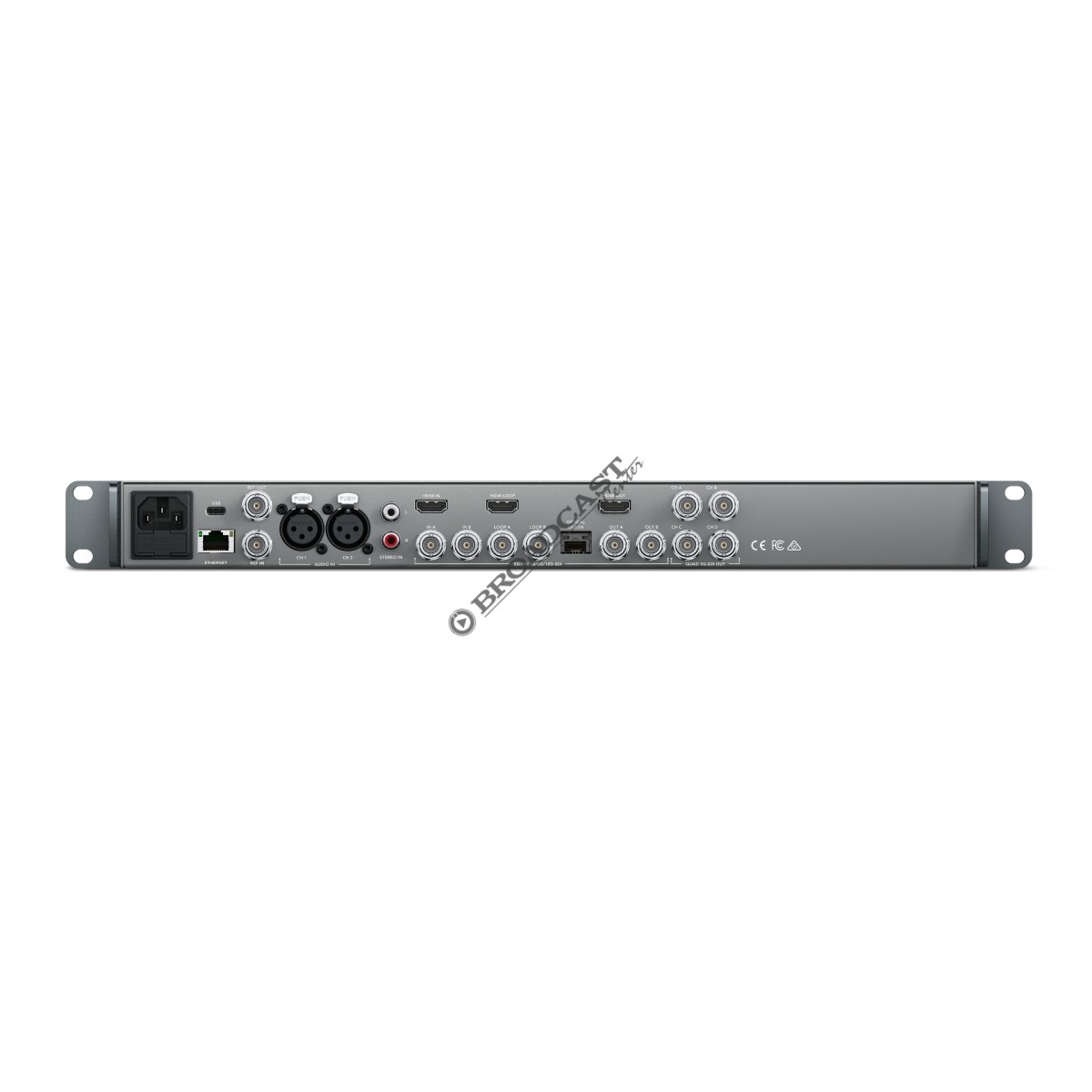

Garantisce algoritmi brevettati Teranex e una qualità dell'immagine imbattibile. Teranex AV ha una latenza estremamente bassa, integra un archivio per fotogrammi per inserire loghi e grafica, e la funzione fermo immagine. Inoltre è in grado di generare un segnale di riferimento. È dotato di connessioni 12G-SDI e quad SDI utilizzabili contemporaneamente, HiFi di largo consumo, XLR audio, HDMI, uscite di loop, e uscite standard. Il retro del dispositivo include alette in metallo per proteggere i cavi.
Blackmagic Design Teranex Standards Converters AV
Ricco di funzioni innovative, Teranex AV è perfetto per gli eventi live e le installazioni AV professionali, e i flussi di lavoro del broadcast e di post produzione. Offre ben 1089 tipi di conversione in risoluzione minore e maggiore, incrociate, e di standard, per tutti i formati fino al 2160p60.

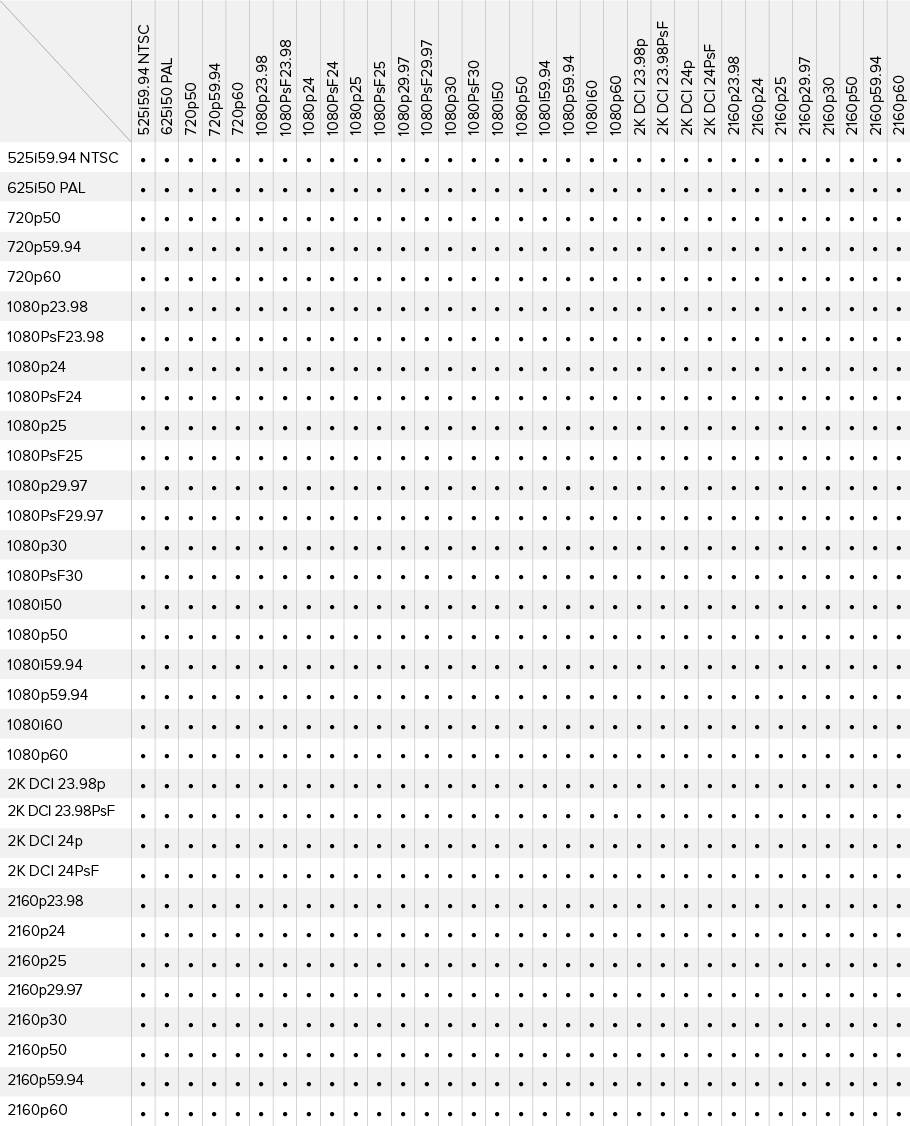

CONVERSIONI
Garantisce algoritmi brevettati Teranex e una qualità dell'immagine imbattibile. Teranex AV ha una latenza estremamente bassa, integra un archivio per fotogrammi per inserire loghi e grafica, e la funzione fermo immagine. Inoltre è in grado di generare un segnale di riferimento. È dotato di connessioni 12G-SDI e quad SDI utilizzabili contemporaneamente, HiFi di largo consumo, XLR audio, HDMI, uscite di loop, e uscite standard. Il retro del dispositivo include alette in metallo per proteggere i cavi.
| Connessioni | |
| Ingressi video SDI | 1 x BNC (IN A) - SD, HD, 2K, 3G HD livello A e B, 6G e 12G Ultra HD a 10 bit con commutazione automatica 1 x BNC (IN B) - SD, HD, 2K, 3G HD livello A e B, 6G e 12G Ultra HD a 10 bit con commutazione automatica Utilizzabile come secondo ingresso o uscita dual link per 4:2:2 3G o 6G Ultra HD |
| Ingressi video SDI di loop |
1 x BNC (IN A di loop) - SD, HD, 2K, 3G HD livello A e B, 6G e 12G Ultra HD a 10 bit con reclocking e commutazione automatica 1 x BNC (IN B di loop) - SD, HD, 2K, 3G HD livello A e B, 6G e 12G Ultra HD a 10 bit con reclocking e commutazione automatica |
| Uscite video SDI | 1 x BNC (OUT A) - SD, HD, 2K, 3G HD livello A e B, 6G e 12G Ultra HD a 10 bit con commutazione automatica 1 x BNC (OUT B) - SD, HD, 2K, 3G HD livello A e B, 6G e 12G Ultra HD a 10 bit con commutazione automatica Utilizzabile come uscita dual link per 4:2:2 3G o 6G Ultra HD |
| Uscite video quad SDI | 4 x BNC (canali A, B, C, D) - quad link 3G-SDI o quad HD split a 10 bit per Ultra HD p50/59.94/60; Quad HD split 1.5G-SDI a 10bit per Ultra HD p23/24/25/29/30. Per gli altri formati di uscita, questi connettori fungono da uscite SDI aggiuntive. |
| Ingressi video HDMI | 1 x connettore HDMI 2.0 tipo A . YUV o RGB con commutazione automatica |
| Ingressi video HDMI di loop |
1 x connettore HDMI 2.0 tipo A . Ingresso di loop attivo |
| Uscite video HDMI | 1 x connettore HDMI 2.0 tipo A . YUV o RGB (selezionabili) |
| Ingressi audio SDI | 16 canali SD, HD, 3G HD, 2K e Ultra HD |
| Uscite audio SDI | 16 canali SD, HD, 3G HD, 2K e Ultra HD |
| Ingressi audio HDMI | 8 canali in SD, HD, 3G HD, 2K e Ultra HD |
| Uscite audio HDMI | 8 canali in SD, HD, 3G HD, 2K e Ultra HD |
| Connessione per fibra ottica (opzionale) | 1 x porta SFP per fibra ottica SMPTE |
| Ingressi video per fibra ottica | 1 x SD/HD/3G HD/2K/Ultra HD a 10 bit con commutazione automatica |
| Uscite video per fibra ottica | 1 x SD/HD/3G HD/2K/Ultra HD a 10 bit con commutazione automatica |
| Ingressi audio per fibra ottica | 16 canali in SD, HD, 3G HD, 2K e Ultra HD |
| Uscite audio per fibra ottica | 16 canali in SD, HD, 3G HD, 2K e Ultra HD |
| Ingressi audio analogico | 2 x XLR - 2 canali di audio analogico bilanciato professionale (i connettori XLR sono anche ingressi AES/EBU) 2 x RCA - audio analogico non bilanciato stereo di strumentazione di largo consumo |
| Ingressi audio digitale AES/EBU | 2 x XLR - 2 coppie (4 canali) di audio digitale bilanciato professionale 110 (i connettori XLR sono anche uscite analogiche) |
| Supporto interno per Dolby | Conversioni con pass attraverso Dolby AC 3 e Dolby E, eccetto durante le conversioni di frame rate |
| Ingressi timecode | Compatibile con VITC/ATC. Non supporta LTC |
| Uscite timecode | Compatibile con VITC/ATC. Non supporta LTC |
| Compatibilita' multirate | Tutte le connessioni SDI commutano tra SD, HD e Ultra HD, SDI commuta tra 270 Mb/s SD-SDI, 1,5Gb/s HD-SDI e 2K SDI, 3G HD, 6G e 12G Ultra HD |
| Ingresso di riferimento | 1 x BNC - Black burst in SD o tri-sync in HD |
| Uscita di riferimento | 1 x BNC - Generatore interno di segnale di riferimento con black burst o tri-sync per il frame rate di uscita corrente |
| Interfaccia computer | 1 x USB tipo C per gli aggiornamenti software. 1 x RJ45 gigabit ethernet per il controllo remoto e la configurazione |

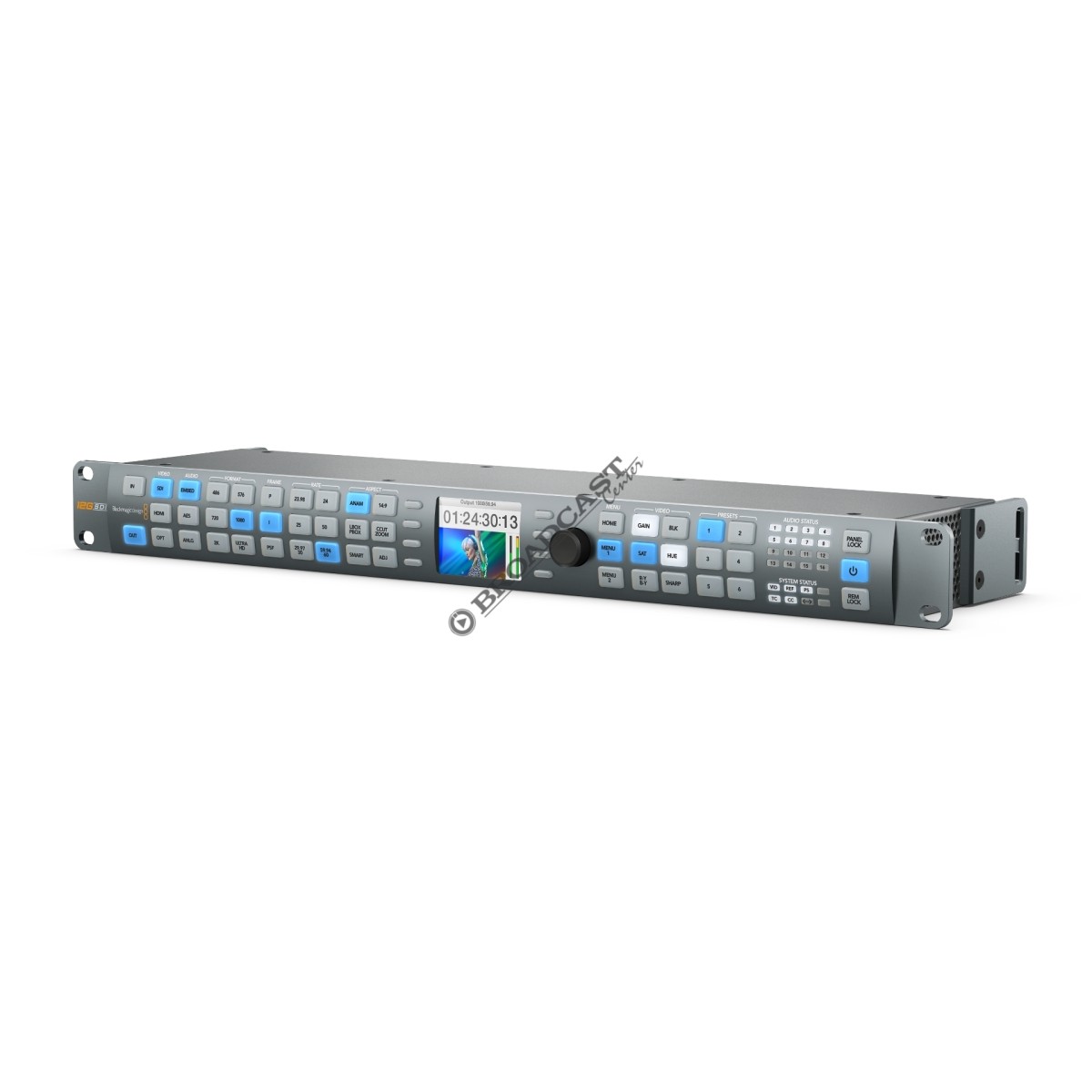

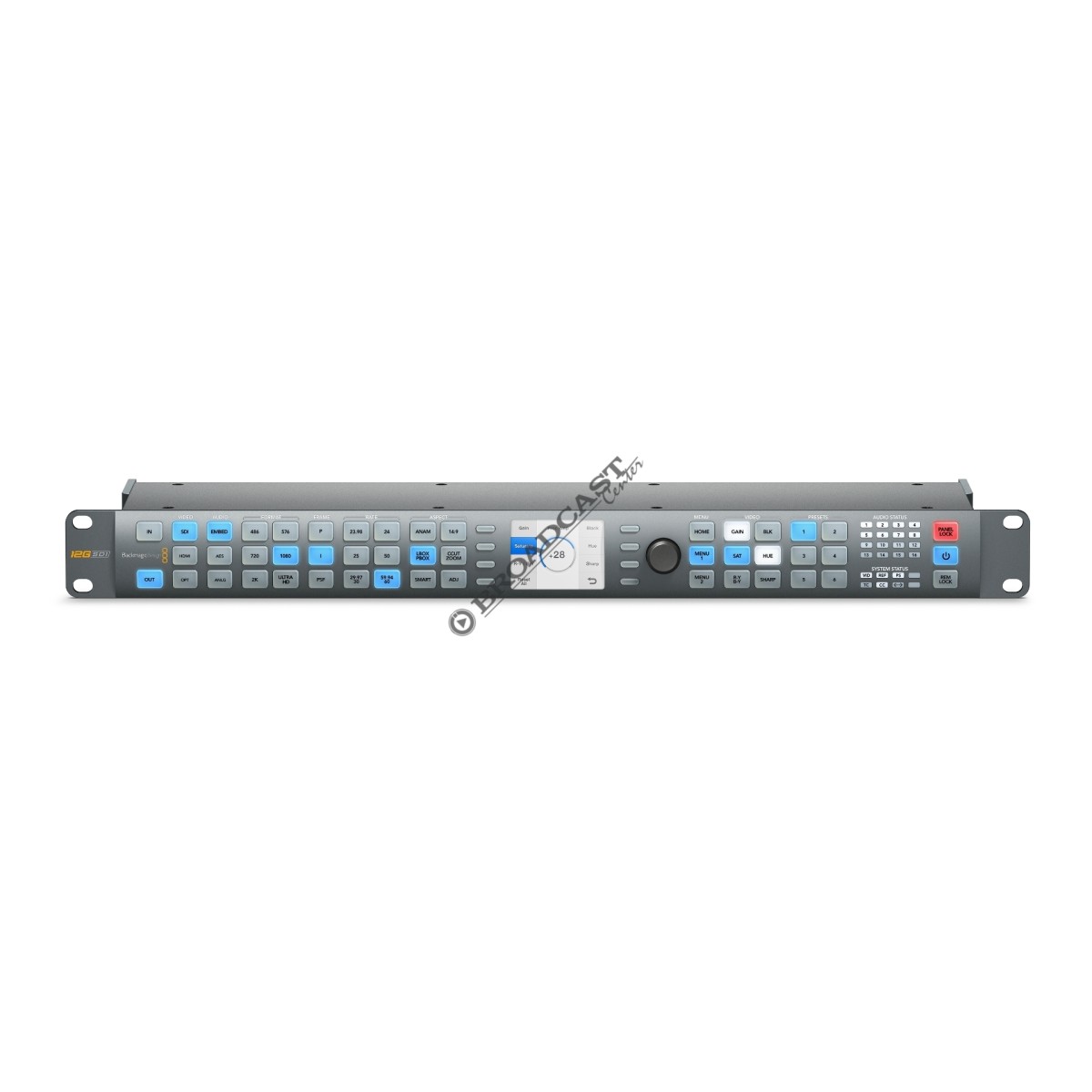

| Interfaccia processore | Pulsanti luminosi, LED di status e display LCD con menu' a schermo |
| Standard | |
| Video SD | 525i59.94 NTSC, 625i50 PAL |
| Video 1.5G-SDI HD | 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60 |
| Video 3G-SDI HD | 1080p50, 1080p59.94, 1080p60 livello A e B |
| Video 2K | 2K DCI --> 23.98p, 24p, 23.98PsF, 24PsF |
| Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Conformita' alla norma SDI | SMPTE --> 259M, 292M, 296M, 372M, 425M |
| Metadati SDI compatibili | VITC/ATC, SMPTE 12M. Indicizzazioni video: WSS, RP186 e AFD, SMPTE 2016. Supporto per sottotitoli chiusi per conversioni da/a 608 e 708, SMPTE 334M |
| Campionamento audio | Frequenza di campionamento di standard televisivo di 48kHz e 24 bit in HD, 20 bit in SD |
| Campionamento video | 4:2:2 |
| Precisione colore | 10 bit |
| Spazio colore | REC 601, REC 709 |
| Standard video SDI | 525 NTSC, 625 PAL, 720HD, 1080HD, 2K e Ultra HD 3840 x 2160 commutabili |
| Precisione colore HDMI | 4:2:2 a 10 bit |
| Protezione anticopia | L'ingresso HDMI non consente l'acquisizione da fonti HDMI con protezioni anticopia. Accertarsi sempre del diritto di copyright prima di acquisire e distribuire qualsiasi contenuto |
| Elaborazione Dati | |
| Conversione del rapporto d'aspetto | Conversione di rapporto d'aspetto variabile e fisso in tempo reale. |
| Elaborazione video in tempo reale | Riduzione del rumore, rilevamento e inserimento/rimozione della cadenza, rilevamento di edit, correzione colore e controllo proc amp |
| Elaborazione a bassa latenza | Elaborazione in tempo reale con una latenza di 2 fotogrammi, disponibile per determinate conversioni di formato |
| Conversioni di formati | Conversione in tempo reale in risoluzione maggiore e minore, incrociata e di standard (SD, HD, Ultra HD) |
| Software | |
| Software di controllo | Include una copia gratuita dell'applicazione Teranex Setup per cambiare le impostazioni tramite Windows 8.1, 10 e Mac OS X |
| Aggiornamento del software | Tramite USB tipo C utilizzando l'applicazione inclusa Teranex Setup |
| Sistemi operativi | Mac OS X 10.11 El Capitan, macOS 10.12 Sierra, macOS 10.13 High Sierra o successivo / Windows 8.1 o 10 |
| Specifiche fisiche | |
| Alimentazione | 1 x fonte di alimentazione internazionale integrata AC con presa IEC C14. E' necessario un cavo di alimentazione IEC. 100-240V, 50-60Hz |
| Consumo energetico | 42 W |
| Dimensioni | 482mm x 44mm x 125mm |
| Peso | 2Kg |
| Specifiche Ambientali | |
| Temperatura operativa: | da 5 C a 40 C |
| Temperatura di stoccaggio: | da -20 a 60 C |
| Umidita' relativa: | da 0% a 90% senza condensazione |
