Dimensione effettiva del sensore
35,64 mm x 23,32 mm (grande formato)

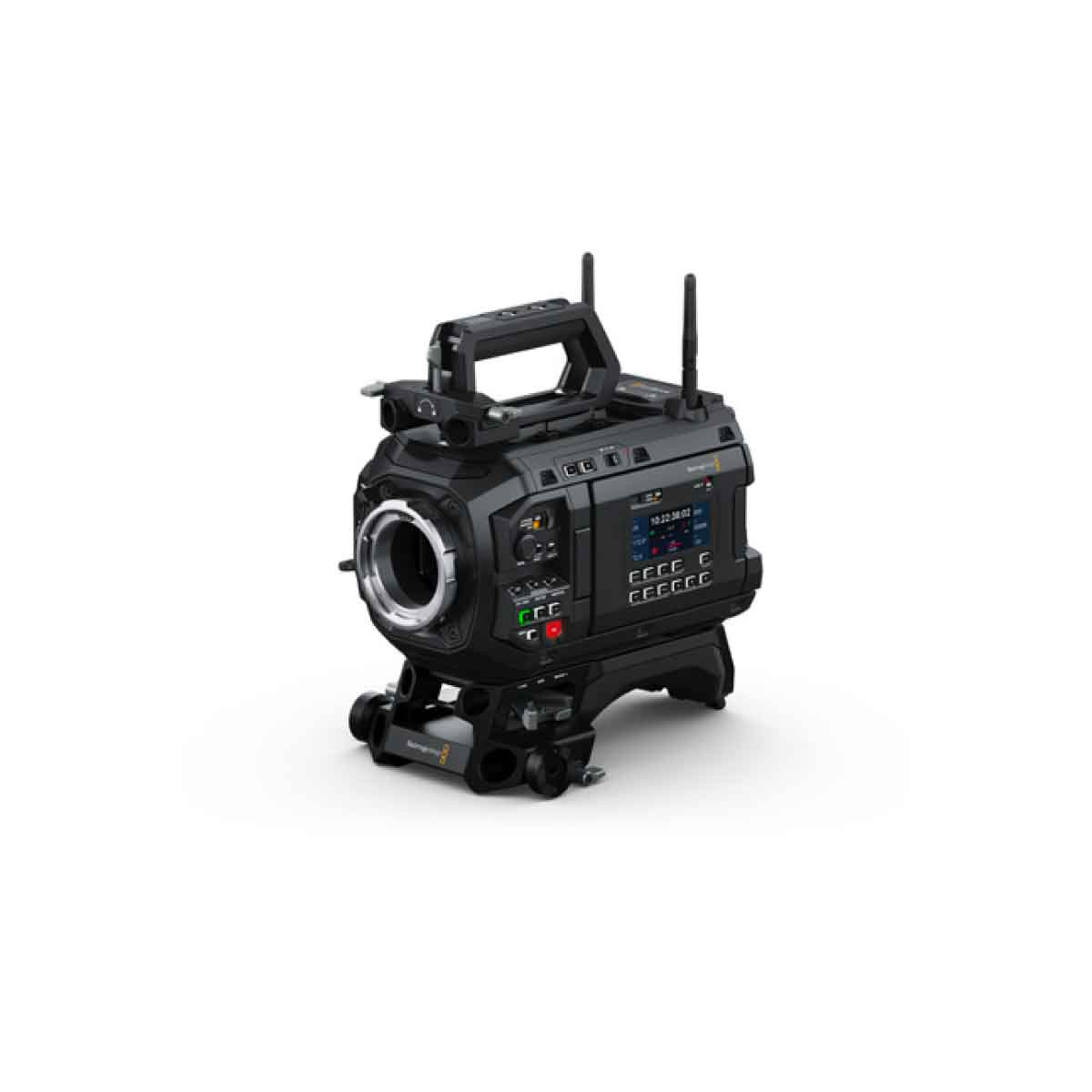

Blackmagic URSA Cine 12K LF 100G
Brand:
Modello avanzato di Blackmagic URSA Cine 12K 100G dotato di una porta Ethernet 100G ultraveloce per la trasmissione di video live SMPTE-2110 a frame rate elevatissimi. Grazie al nuovo attacco B4 per lenti broadcast è in grado di raggiungere 440 fps.
Le camere principali possono così trasformarsi in camere ad alto frame rate, perfette per gli eventi sportivi in diretta e i replay, mantenendo sempre il sensore RGBW 36x24mm a grande formato e 16 stop di gamma dinamica. È compatibile anche con il nuovo mirino URSA Cine Studio Viewfinder per ottenere una soluzione completa di telecamera da studio.
La Blackmagic URSA Cine 12K LF 100G rappresenta l'apice della tecnologia cinematografica digitale, progettata per le produzioni che non possono permettersi colli di bottiglia nel trasferimento dei dati. Questa versione specifica integra una porta Ethernet 100G, consentendo lo scaricamento di interi terabyte di girato 12K in pochi minuti e la sincronizzazione immediata con il Blackmagic Cloud.
Costruita attorno a un sensore full-frame (36 x 24mm) di nuova concezione, la URSA Cine 12K LF offre una risoluzione nativa di 12.288 x 8.040.
- Tecnologia RGBW: Grazie alla struttura dei pixel con elementi bianchi (clear), la camera eccelle in termini di fedeltà cromatica e sensibilità, offrendo ben 16 stop di gamma dinamica.
- Open Gate e Anamorfico: Supporta riprese 12K in formato 3:2 (Open Gate) fino a 80 fps, ideale per il reframing in post-produzione e l'utilizzo di lenti anamorfiche di pregio.
La caratteristica distintiva di questo modello è la connettività Ultra-Fast 100G Ethernet.
- Trasferimento Istantaneo: Permette di collegare la camera direttamente a sistemi di archiviazione di rete (NAS) o server cloud, eliminando la necessità di lettori di schede esterni lenti.
- Registrazione su Media Module: Include il Blackmagic Media Module da 8TB, un'unità NVMe ad alte prestazioni capace di gestire i flussi di dati massivi del Blackmagic RAW a 12K.
- Proxy Automatici: La camera genera simultaneamente file proxy H.264, caricandoli istantaneamente nel tuo progetto DaVinci Resolve via Cloud.
Caratteristiche
Pixel pitch
2,9 micron
Attacco obiettivo
Attacco PL. Intercambiabile con l’attacco EF URSA Cine con sistema di bloccaggio incluso
Controllo obiettivo
Obiettivi EF compatibili. Dati obiettivo di lenti PL compatibili e controllo di alcuni obiettivi PL
Gamma dinamica
16 stop
Formati di ripresa
12,288 x 8040 (12K 3:2 open gate)
12,288 x 6912 (12K 16:9)
12,288 x 6480 (12K 17:9)
12,288 x 5112 (12K 2.4:1)
9648 x 8040 (12K 6:5)
9408 x 6264 (9K 3:2)
8688 x 4896 (9K 16:9)
9312 x 4896 (9K 17:9)
9312 x 3864 (9K 2.4:1)
7680 x 6408 (9K 6:5)
8192 x 5360 (8K 3:2 open gate)
8192 x 4608 (8K 16:9)
8192 x 4320 (8K 17:9)
8192 x 3408 (8K 2.4:1)
6432 x 5360 (8K 6:5)
4608 x 2592 (4.6K 16:9 B4 crop)
4096 x 2680 (4K 3:2 open gate)
4096 x 2304 (4K 16:9)
4096 x 2160 (4K 17:9)
4096 x 1704 (4K 2.4:1)
3216 x 2680 (4K 6:5)
Frame rate
Frame rate di progetto: 23.98, 24, 25, 29.97, 30, 50, 59.94 e 60 fps. Il frame rate massimo del sensore dipende dalla risoluzione selezionata
Frame rate elevati compatibili
12K 3:2 Open Gate a 80 fps max
12K 17:9 a 100 fps max
12K 2.4:1 a 120 fps max
9K 3:2 Super 35 a 100 fps max
8K / 4K 3:2 Open Gate a 144 fps max
8K / 4K 2.4:1 a 224 fps max
4.6K B4 ritaglio 16:9 a 240 fps max
Filtri ND integrati
Filtri ND IR nessun filtro, 2 / 4 / 6 stop attivabili dai pulsanti
Messa a fuoco
Il pulsante Focus attiva il peaking; Auto Focus disponibile per obiettivi compatibili
Diaframma
Rotella e slider su touchscreen per la regolazione manuale del diaframma con obiettivi a controllo elettronico; il pulsante Iris autoregola il diaframma all’istante con obiettivi compatibili per evitare il clipping di pixel in modalità Film. Esposizione media automatica per riprese in modalità Video
Schermi
2 x monitoraggio
1 x stato della camera
Dimensioni monitor
5 pollici
Risoluzione monitor
1920px x 1080px
Luminosità monitor
1500 nit
Tipo monitor
Touchscreen LCD capacitivo
Supporto per metadati
Compila automaticamente i dati degli obiettivi PL e LPL compatibili con i/Technology, e degli obiettivi elettronici EF usando l’attacco EF opzionale. Salvataggio automatico delle impostazioni della camera e dei dati del ciak digitale tra cui progetto, numero scena, ripresa e annotazioni
Controlli
Menù su touchscreen 5 pollici. Pulsanti per altri controlli. 6 pulsanti di scelta rapida programmabili, più 6 pulsanti di scelta rapida programmabili su URSA Cine EVF (opzionale)
Timecode
Contatore altamente accurato con slittamento inferiore a 1 fotogramma ogni 8 ore
Connessioni
Uscite video
3
Uscite video SDI
2
Trasmissione SDI
1.5G, 3G, 6G, 12G
Reti 100G IP 2110
1 x 100G QSFP28
Uscite IP 2110
1 x 100G QSFP28
Ingressi IP 2110
1 x 100G QSFP28
Sender / receiver per 100G
1 x Ultra HD
Ingressi audio analogico
2 x XLR impostabili su livello mic, linea o AES. Supportano alimentazione phantom
1 x jack cuffie headset 3,5mm
Uscite audio analogico
1 x jack cuffie headset 3,5mm
Ingressi di riferimento
Tri-sync / black burst e timecode
Clock PTP e timecode tramite rete IP 2110
Viewfinder
1 x USB-C per viewfinder con alimentazione, video, dati di controllo camera e connettore con sistema di blocco. Compatibile con URSA Cine EVF e PYXIS Monitor
Uscite USB-C di monitoraggio
2 x porte USB-C laterali compatibili con URSA Cine EVF, PYXIS Monitor o i monitor DisplayPort
Accessori
1 x EXT Lemo a 7 pin per alimentazione, comunicazione seriale e innesco start/stop
1 x RS Fischer a 3 pin per alimentazione e innesco start/stop
Interfaccia computer
2 x porte di espansione USB-C laterali per gli accessori della camera
Porta USB-C posteriore per aggiornare il software
Ethernet
1 x connettore QSFP28 100Gb/s per inviare e ricevere video IP 2110 o condividere file mediante SMB, gestione con Web Media Manager, caricamento file su Blackmagic Cloud, controllo camera e streaming
Prestazioni
1 x Lemo a 8 pin compatibile con ingresso +24V DC
Audio
Microfono
Microfono stereo integrato
Speaker integrato
1 x mono
Standard
Standard video HD
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60
Standard video Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Conformità SMPTE
SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 292M, SMPTE 424 level A and B, SMPTE 2081-1, SMPTE 2082-1
Campionamento audio SDI
48 kHz e 24 bit
Conformità video IP
SMPTE 2110-20 (video non compresso)
IGMP v2
SMPTE 2110-21 (gestione del traffico)
Sender: Narrow
Receiver: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30 (PCM)
Conformità audio: Livello C
SMPTE 2110-40 (dati ausiliari)
Pieno accesso all’intero flusso di dati ancillari SMPTE. Include RP 188/SMPTE 12M-2, sottotitoli chiusi e metadati HDR statici
Codec
Codec Blackmagic IP10 opzionale per 2160p59.94 e 2160p60 come video IP 2110
Protocollo PTP
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
NMOS IS-04 per il rilevamento e la registrazione
v1.3.2
Peer-to-peer tramite mDNS/DNS-SD
NMOS IS-05 gestione della connessione
v1.1.2
NMOS BCP-002-01
Raggruppamento delle risorse
NMOS BCP-004-01
Capacità del receiver
Media
Media
1 x Blackmagic Media Module
Formattazione
Blackmagic
Codec compatibili
Codec
Blackmagic RAW, bitrate costante 3:1
Blackmagic RAW, bitrate costante 5:1
Blackmagic RAW, bitrate costante 8:1
Blackmagic RAW, bitrate costante 12:1
Blackmagic RAW, bitrate costante 18:1
Blackmagic RAW, qualità costante Q0
Blackmagic RAW, qualità costante Q1
Blackmagic RAW, qualità costante Q3
Blackmagic RAW, qualità costante Q5
Proxy H.264 1920 x 1080 in 4:2:0 a 8 bit
Blackmagic IP10
Controllo
Controllo esterno
Blackmagic URSA Cine EVF può innescare la registrazione e le funzioni della camera assegnate ai pulsanti VF1, VF2, VF3, Zoom, Exp e Rec. Controllo camera esterno supportato con API REST tramite ethernet, WiFi o comunicazione seriale tramite il connettore Lemo a 7 pin. Innesco start/stop supportato tramite i connettori Fischer a 3 pin e Lemo a 7 pin. Compatibile con il controllo da iPad e Bluetooth. Blackmagic Zoom Demand e Blackmagic Focus Demand per controllare camera e obiettivi compatibili
Sincronizzazione del cloud
Streaming
Streaming diretto
Compatibile con Secure Reliable Transport (SRT) e Real Time Messaging Protocol (RTMP) per lo streaming locale in diretta tramite ethernet o WiFi, e per lo streaming globale in diretta con una connessione a internet tramite ethernet, WiFi, o con i dati mobili mediante USB‑C
Gestione rete
NTP
Il protocollo NTP consente di sincronizzare l’ora della camera quando è connessa a una rete con il server NTP di tua scelta
FTP
Scarica i file dai drive connessi alla camera tramite protocollo FTP
Web Media Manager
Usando un browser connesso tramite ethernet, Web Media Manager consente di accedere, navigare, scaricare ed eliminare i file dal drive connesso alla camera
SMB
Condivisione dei file mediante SMB
Archiviazione
Tipo di archiviazione
1 x Blackmagic Media Module 8TB
Frequenze di archiviazione
Velocità di archiviazione basate su 24 fps:
12288 x 8040 (12K)
Blackmagic RAW 3:1 - 1,194 MB/s
Blackmagic RAW 8:1 - 448 MB/s
Blackmagic RAW 12:1 - 299 MB/s
Blackmagic RAW 18:1 - 199 MB/s
Blackmagic RAW Q0 - 398 a 1,433 MB/s
Blackmagic RAW Q1 - 326 a 796 MB/s
Blackmagic RAW Q3 - 179 a 448 MB/s
Blackmagic RAW Q5 - 120 a 358 MB/s
17520 x 8040 (9K)
Blackmagic RAW 3:1 - 714 MB/s
Blackmagic RAW 8:1 - 268 MB/s
Blackmagic RAW 12:1 - 179 MB/s
Blackmagic RAW 18:1 - 119 MB/s
Blackmagic RAW Q0 - 238 a 857 MB/s
Blackmagic RAW Q1 - 195 a 476 MB/s
Blackmagic RAW Q3 - 107 a 268 MB/s
Blackmagic RAW Q5 - 72 a 214 MB/s
8192 x 5360 (8K)
Blackmagic RAW 3:1 - 533 MB/s
Blackmagic RAW 5:1 - 320 MB/s
Blackmagic RAW 8:1 - 200 MB/s
Blackmagic RAW 12:1 - 133 MB/s
Blackmagic RAW Q0 - 320 a 639 MB/s
Blackmagic RAW Q1 - 228 a 533 MB/s
Blackmagic RAW Q3 - 133 a 400 MB/s
Blackmagic RAW Q5 - 100 a 266 MB/s
4096 x 2680 (4K)
Blackmagic RAW 3:1 - 135 MB/s
Blackmagic RAW 4:1 - 101 MB/s
Blackmagic RAW 5:1 - 81 MB/s
Blackmagic RAW 6:1 - 68 MB/s
Blackmagic RAW Q0 - 202 a 336 MB/s
Blackmagic RAW Q1 - 135 a 311 MB/s
Blackmagic RAW Q3 - 101 a 238 MB/s
Blackmagic RAW Q5 - 81 a 202 MB/s
Formati di registrazione
Blackmagic RAW 3:1, 8:1, 12:1, 18:1, Q0, Q1, Q3 e Q5 usando tutta la larghezza o l’altezza del sensore:
[12288 x 8040], [12288 x 6912], [12288 x 6480], [12288 x 5112] e [9648 x 8040]
con gamma dinamica Film/Extended Video/Video o LUT 3D personalizzata integrata nei metadati e registrazione simultanea di proxy in H.264 1920 x 1080
Blackmagic RAW 3:1, 8:1, 12:1, 18:1, Q0, Q1, Q3 e Q5 con Super 35 in modalità finestra:
[9408 x 6264], [8688 x 4896], [9312 x 4896], [9312 x 3864] e [7680 x 6408]
con gamma dinamica Film/Extended Video/Video o LUT 3D personalizzata integrata nei metadati e registrazione simultanea di proxy in H.264 1920 x 1080
Blackmagic RAW 3:1, 5:1, 8:1, 12:1, Q0, Q1, Q3 e Q5 ridimensionando tutta la larghezza o l’altezza del sensore:
[8192 x 5360], [8192 x 4608], [8192 x 4320], [8192 x 3408] e [6432 x 5360]
con gamma dinamica Film/Extended Video/Video o LUT 3D personalizzata integrata nei metadati e registrazione simultanea di proxy in H.264 1920 x 1080
Blackmagic RAW 3:1, 4:1, 5:1, 6:1, Q0, Q1, Q3 e Q5 ridimensionando tutta la larghezza o l’altezza del sensore:
[4096 x 2680], [4096 x 2304], [4096 x 2160], [4096 x 1704] e [3216 x 2680]
con gamma dinamica Film/Extended Video/Video o LUT 3D personalizzata integrata nei metadati e registrazione simultanea di proxy in H.264 1920 x 1080
Blackmagic RAW 3:1, 8:1, 12:1, 18:1, Q0, Q1, Q3 e d Q5:
[4608 x 2592]
formato con ritaglio centrale del sensore adatto a Blackmagic URSA Cine Mount B4 con gamma dinamica Film/Extended Video/Video o LUT 3D personalizzata integrata nei metadati e registrazione simultanea di proxy in H.264 1920 x 1080
Rapporti di compressione a Qualità Costante in 17K e 12K: Q0 9:1 - 2.5:1, Q1 11:1 - 4.5:1, Q3 20:1 - 8:1, Q5 30:1 ‑ 10:1
Rapporti di compressione a Qualità Costante in 8K: Q0 5:1 - 2.5:1, Q1 7:1 - 3:1, Q3 12:1 - 4:1, Q5 16:1 ‑ 6:1
Rapporti di compressione a Qualità Costante in 4K: Q0 2:1 - 1.2:1, Q1 3:1 - 1.3:1, Q3 4:1 - 1.7:1, Q5 5:1 ‑ 2:1
La velocità di archiviazione effettiva dipende dal soggetto di ripresa
Software
Software inclusi
URSA Cine Blackmagic OS
DaVinci Resolve Studio per Mac e Windows con codice di attivazione
Blackmagic Camera Setup
Blackmagic RAW Player
Blackmagic RAW QuickLook Plugin
Blackmagic RAW SDK
Sistemi operativi
Mac 15.0 Sequoia,
Mac 26.0 Tahoe o successivo
Windows 11.
Requisiti di alimentazione
Alimentazione
+24V DC per alimentazione esterna 100 - 240 AC 50/60Hz compatibile con presa IEC C14
Piastra batteria B-Mount
Ingresso di alimentazione
1 x Lemo a 8 pin per alimentazione esterna o batteria
Connettore molex per piastra batteria sul retro
Uscita di alimentazione
1 x connettore a 7 pin +24V DC quando la camera riceve +24V DC da una batteria o dall’alimentatore
1 x connettore Fischer a 3 pin +24V DC quando la camera riceve +24V DC da una batteria o dall’alimentatore
Piastra batteria B-Mount con connettore a 2 pin con uscita +12V regolata dalla camera
