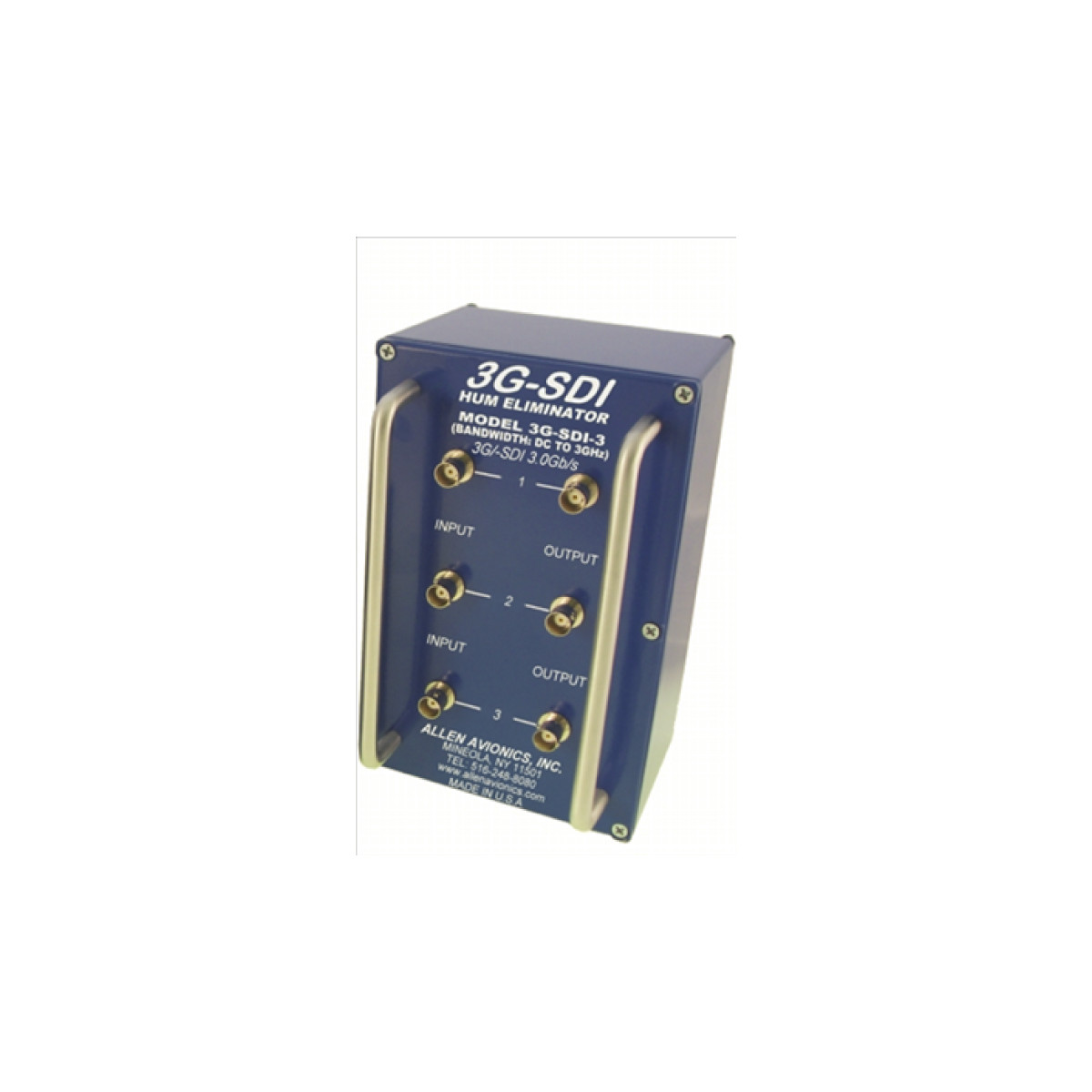

Allen Avionics - 3G-SDI-3

Quella illustrata sopra è una tipica catena di trasmissione ad alta definizione che mostra i potenziali collegamenti che potrebbero causare circuiti di massa e l'introduzione di rumore indotto. Anche se lo standard SDI è più immune al rumore estraneo e alle componenti a bassa frequenza (ronzio), i problemi possono comunque persistere. Come per i segnali analogici, una volta che il segnale è affetto da rumore, è estremamente difficile e costoso rimuoverlo.

Il jitter causato dagli effetti del rumore indotto può aggravare i problemi creati da sorgenti di segnale instabili, sistemi di riclocking scadenti, attenuazione del cavo e può compromettere i segnali digitali. Le trasmissioni di segnali digitali seriali 3G-SDI a 2,970 Gbps su cavo contengono una Le trasmissioni di segnali digitali seriali 3G-SDI a 2,970 Gbps su cavo contengono una gamma di frequenze da basse ad alte come i segnali analogici e sono soggette a distorsioni di tipo analogico come il rumore indotto, nonché a distorsioni digitali specifiche legate al campionamento e alla quantizzazione.

Queste distorsioni possono causare una serie di difetti visibili. A differenza dei segnali analogici, i segnali digitali non si degradano in modo graduale e sono soggetti a un effetto a scarpata. Il diagramma di occhio viene tipicamente utilizzato per valutare la qualità del segnale. Quando un fattore esterno, come il rumore indotto casuale, influisce sulla sincronizzazione assoluta dei bit, può verificarsi una perdita di dati.

Osservando il tracciato dell'onda del segnale 3G-SDI influenzato da rumore indotto esterno (video in ingresso ), il punto di passaggio per lo zero dei dati (area del tempo di salita/discesa) del video in ingresso appare sfocato, indicando la possibilità di errori di bit e perdita di dati. Utilizzando l'eliminatore di ronzio 3G-SDI di Allen Avionics è possibile eliminare il rischio di questo tipo di perdita di dati. Vedi (Video in uscita) Il modello 3G-SDI Hum Eliminator supporta le quattro velocità di trasmissione fino a 2,970 Gbps e supporta lo standard SMPTE 424m.
