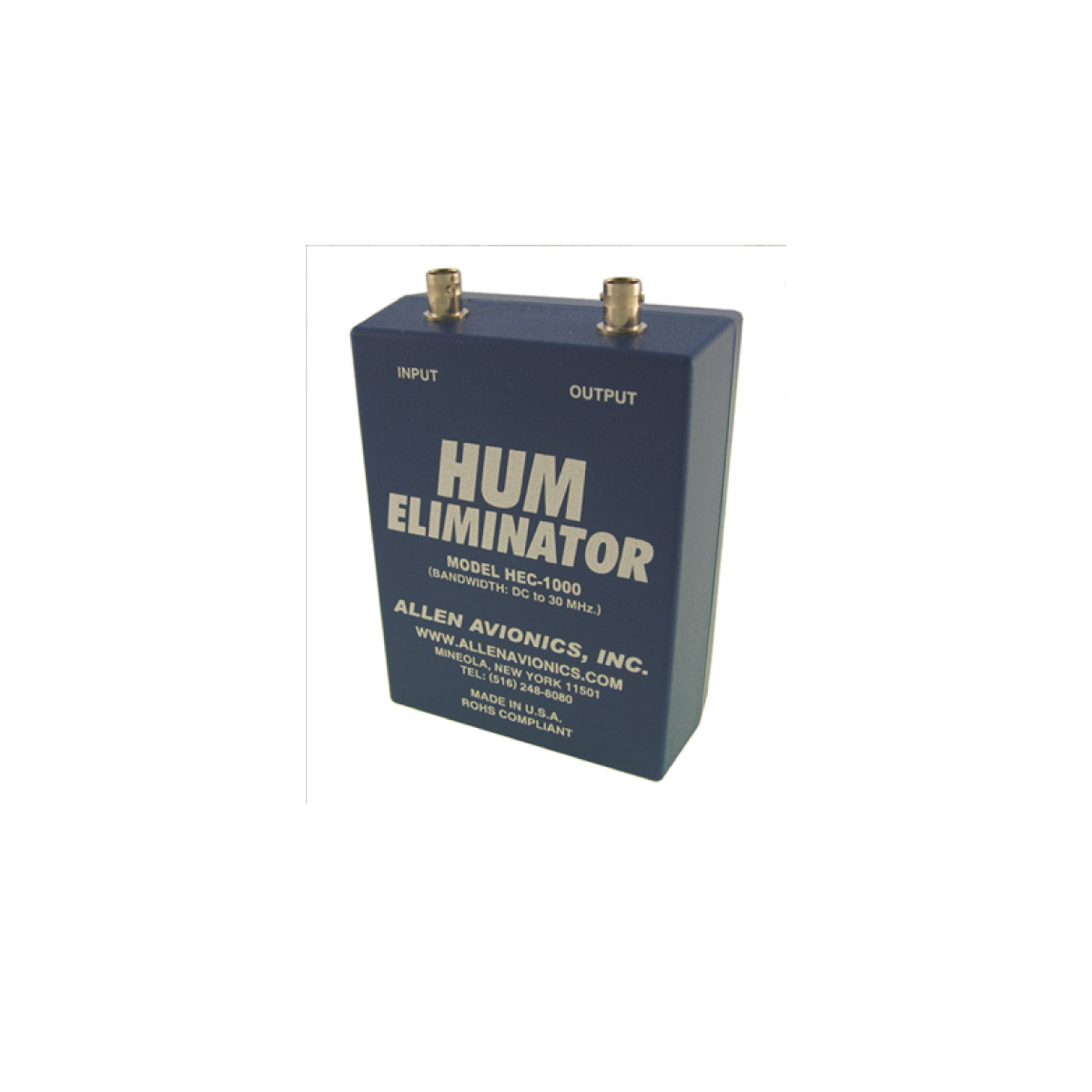

Allen Avionics - HEC-1000
Un eliminatore di ronzio a canale singolo per applicazioni di qualità broadcast, racchiuso in un involucro in plastica resistente agli urti
Eliminatori di ronzio di qualità broadcast progettati per eliminare il ronzio e altre interferenze nelle linee video fino a 30 MHz. Ideali per tutte le applicazioni RGB.
APPLICAZIONI:
❖ Tra camion remoti, impianti di telecomunicazioni e sistemi a microonde
❖ Per il collegamento tra camion
❖ Per unità VTR
❖ Per linee di monitoraggio
❖ Tra o su tratte lunghe all'interno di edifici
❖ Su circuiti di telecomunicazioni in entrata o in uscita
La trasmissione RF nei cavi è spesso afflitta da ronzii a 50 Hz o 60 Hz o da altre interferenze. Quando un cavo viene utilizzato per i segnali video, piccole correnti elettriche causate da differenze di potenziale di terra (circuiti di terra) o da rumore in modo comune indotto possono provocare notevoli interferenze sotto forma di ronzio. Ne risentono telecamere, videoregistratori, monitor e generatori di effetti video.
Gli eliminatori di ronzio HEC funzionano al meglio in quelle circostanze in cui l'interferenza è causata da piccole differenze di potenziale di terra (meno di 20 volt) o da correnti indotte in lunghi tratti di cavo. Funzionano bene anche quando ci sono più quadri elettrici in un edificio o su un singolo piano. I carichi delle apparecchiature e dell'illuminazione provocano piccole differenze di potenziale che inducono il flusso di corrente del loop di terra e il ronzio a 60 Hz. Anche le correnti indotte elettromagneticamente in lunghi tratti di cavi generano ronzio. Per i sistemi di alimentazione a 50 Hz e 60 Hz, e dove le correnti indotte sono elevate, l'HEC-2000 e l'HEC-2000H aumentano l'attenuazione alla frequenza di rete.
CARATTERISTICHE E SPECIFICHE:
❑ Risposta piatta senza attenuazione delle basse o delle alte frequenze
❑ Nessuna distorsione differenziale di guadagno o di fase
❑ Dispositivo passivo – Non richiede alimentazione
❑ Larghezza di banda fino a 30 MHz
❑ Involucro piccolo, compatto, robusto e impermeabile
| General Parameters: | |
|---|---|
| Impedance (Ohms): | 75 Ohms Unbalanced |
| Insertion Loss: | .2 dB max. |
| Return Loss: | 20 dB min. |
| Bandwidth: | DC to 30 MHz., 0.61 dB @ 10MHz, 1.00 dB @ 20MHz., 1.25 dB @ 30 MHz. |
| Hum Reduction: | 50 dB for 60 Hz. hum, depending on system |
| Isolation Between Channels (Typical): | N/A |
| Package: | Hi-Impact ABS Plastic |
| Mounting: | Four (4) 8-32 x 1/2" Inserts |
| Dimensions: ht. x width x depth: | 5-3/8" x 4" x 2" |
| Weight: | 2.5 lbs. |
