Allen Avionics - HEC-500

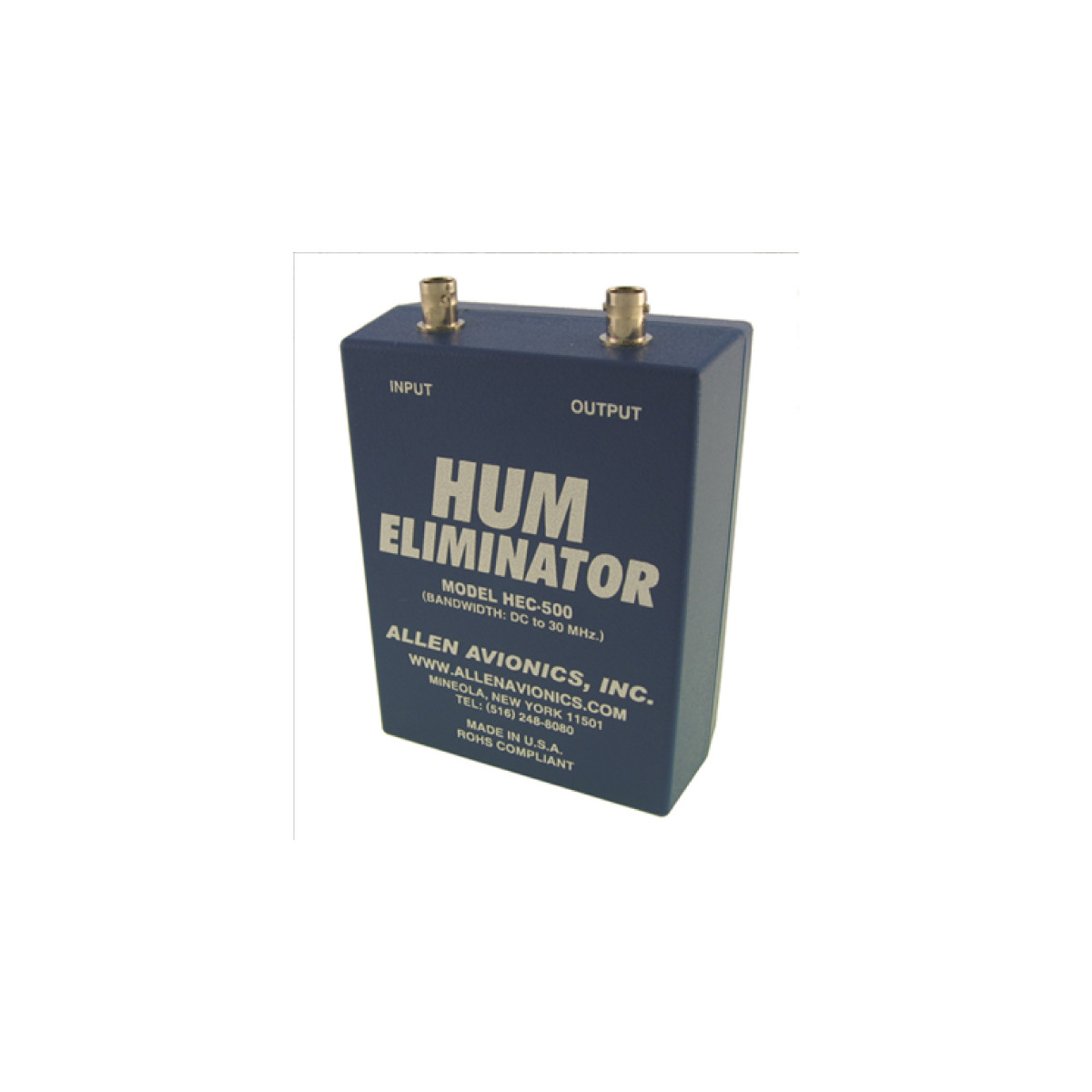

Un eliminatore di ronzio monocanale con impedenza di 50 ohm per applicazioni di qualità broadcast, racchiuso in un involucro in plastica resistente agli urti
Eliminatori di ronzio di qualità broadcast progettati per eliminare il ronzio e altre interferenze nelle linee video fino a 30 MHz. Ideali per tutte le applicazioni RGB.
APPLICAZIONI:
❖ Tra camion remoti, impianti di telecomunicazioni e sistemi a microonde
❖ Per il collegamento tra camion
❖ Per unità VTR
❖ Per linee di monitoraggio
❖ Tra o su tratte lunghe all'interno di edifici
❖ Su circuiti di telecomunicazioni in entrata o in uscita
La trasmissione RF nei cavi è spesso afflitta da ronzii a 50 Hz o 60 Hz o da altre interferenze. Quando un cavo viene utilizzato per i segnali video, piccole correnti elettriche causate da differenze di potenziale di terra (circuiti di terra) o da rumore in modo comune indotto possono provocare notevoli interferenze sotto forma di ronzio. Ne risentono telecamere, videoregistratori, monitor e generatori di effetti video.
Gli eliminatori di ronzio HEC funzionano al meglio in quelle circostanze in cui l'interferenza è causata da piccole differenze di potenziale di terra (meno di 20 volt) o da correnti indotte in lunghi tratti di cavo. Funzionano bene anche quando ci sono più quadri elettrici in un edificio o su un singolo piano. I carichi delle apparecchiature e dell'illuminazione provocano piccole differenze di potenziale che inducono il flusso di corrente del loop di terra e il ronzio a 60 Hz. Anche le correnti indotte elettromagneticamente in lunghi tratti di cavi generano ronzio. Per i sistemi di alimentazione a 50 Hz e 60 Hz, e dove le correnti indotte sono elevate, l'HEC-2000 e l'HEC-2000H aumentano l'attenuazione alla frequenza di rete.
CARATTERISTICHE E SPECIFICHE:
❑ Risposta piatta senza attenuazione delle basse o delle alte frequenze
❑ Nessuna distorsione differenziale di guadagno o di fase
❑ Dispositivo passivo – Non richiede alimentazione
❑ Larghezza di banda fino a 30 MHz
❑ Involucro piccolo, compatto, robusto e impermeabile
| General Parameters: | |
|---|---|
| Impedance (Ohms): | 50 Ohms Unbalanced |
| Insertion Loss: | .2 dB max. |
| Return Loss: | 20 dB min. |
| Bandwidth: | DC to 30 MHz., 0.61 dB @ 10MHz, 1.00 dB @ 20MHz., 1.25 dB @ 30 MHz. |
| Hum Reduction: | 50 dB for 60 Hz. hum, depending on system |
| Isolation Between Channels (Typical): | N/A |
| Package: | Hi-Impact ABS Plastic |
| Mounting: | Four (4) 8-32 x 1/2" Inserts |
| Dimensions: ht. x width x depth: | 5-3/8" x 4" x 2" |
| Weight: | 2.5 lbs. |
