Allen Avionics - HEC-5000

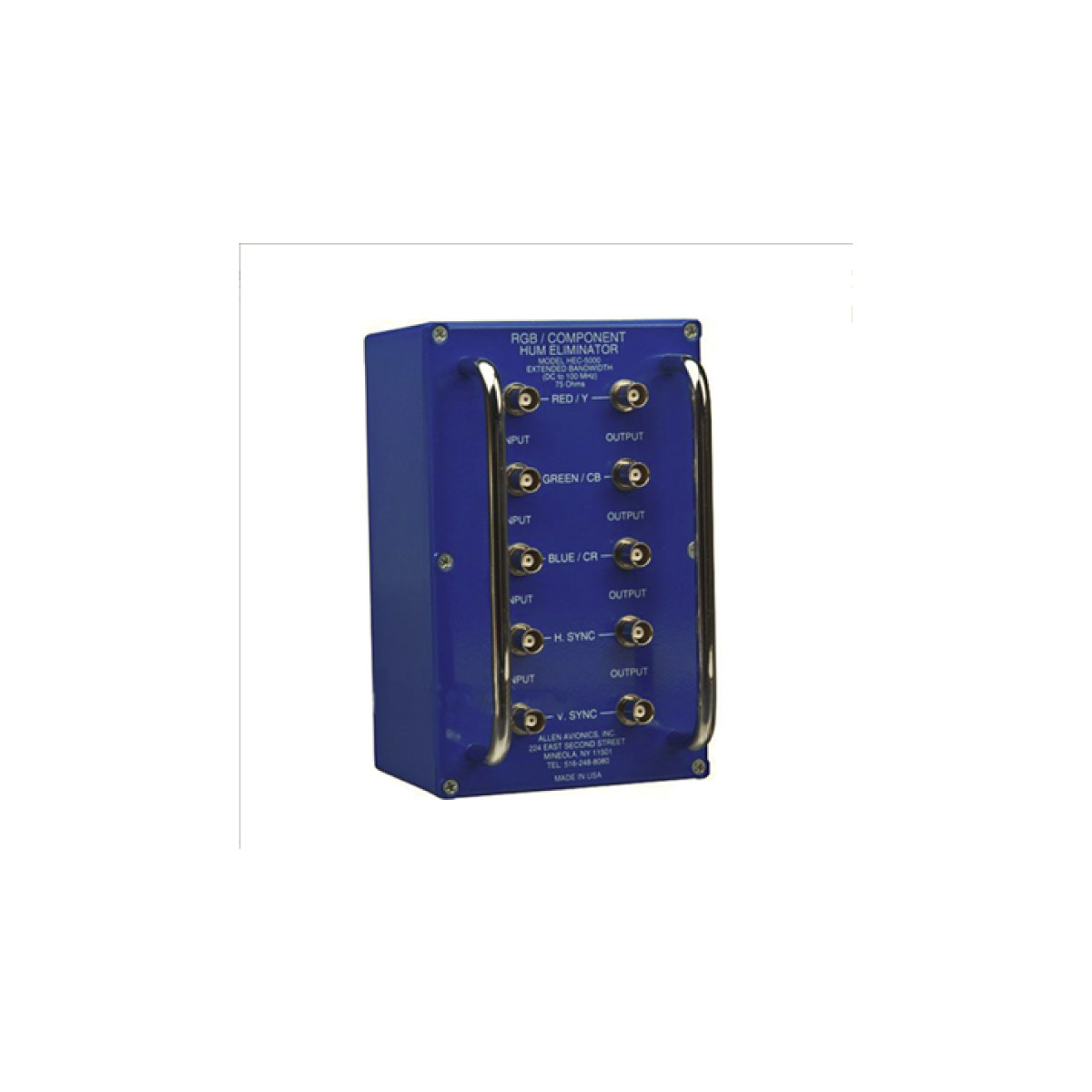

Un eliminatore di ronzio a 5 canali per applicazioni di qualità broadcast, racchiuso in un involucro verticale in metallo pressofuso
Eliminatori di ronzio di qualità broadcast progettati per eliminare il ronzio e altre interferenze nelle linee video fino a 30 MHz. Perfetti per tutte le applicazioni RGB. Questo eliminatore di ronzio a 5 canali garantisce un elevato isolamento tra i canali.
APPLICAZIONI:
❖ Tra camion remoti, impianti di telecomunicazioni e sistemi a microonde
❖ Per il collegamento tra camion
❖ Per unità VTR
❖ Per linee di monitoraggio
❖ Tra o su tratte lunghe all'interno di edifici
❖ Su circuiti di telecomunicazioni in entrata o in uscita
La trasmissione RF nei cavi è spesso afflitta da ronzii a 50 Hz o 60 Hz o da altre interferenze. Quando un cavo viene utilizzato per i segnali video, piccole correnti elettriche causate da differenze di potenziale di terra (circuiti di terra) o da rumore in modo comune indotto possono provocare notevoli interferenze sotto forma di ronzio. Ne risentono telecamere, videoregistratori, monitor e generatori di effetti video.
Gli eliminatori di ronzio HEC funzionano al meglio in quelle circostanze in cui l'interferenza è causata da piccole differenze di potenziale di terra (meno di 20 volt) o da correnti indotte in lunghi tratti di cavo. Funzionano bene anche quando ci sono più quadri elettrici in un edificio o su un singolo piano. I carichi delle apparecchiature e dell'illuminazione provocano piccole differenze di potenziale che inducono il flusso di corrente del loop di terra e il ronzio a 60 Hz. Anche le correnti indotte elettromagneticamente in lunghi tratti di cavi generano ronzio. Per i sistemi di alimentazione a 50 Hz e 60 Hz, e dove le correnti indotte sono elevate, l'HEC-2000 e l'HEC-2000H aumentano l'attenuazione alla frequenza di rete.
CARATTERISTICHE E SPECIFICHE:
❑ Risposta piatta senza attenuazione delle basse o delle alte frequenze
❑ Nessuna distorsione differenziale di guadagno o di fase
❑ Dispositivo passivo – Non richiede alimentazione
❑ Larghezza di banda fino a 30 MHz
❑ Involucro piccolo, compatto, robusto e impermeabile
| General Parameters: | |
|---|---|
| Impedance (Ohms): | 75 Ohms Unbalanced |
| Insertion Loss: | 0.20 dB 100 KHz, 0.30 dB @ 10 MHz, 0.80 dB @ 30 MHz, 1.20 dB @ 100 MHz |
| Return Loss: | 20 dB Min |
| Bandwidth: | DC-100 MHz |
| Hum Reduction: | 60 dB Minimum per channel |
| Isolation Between Channels (Typical): | 70 dB |
| Package: | Die Cast Aluminum |
| Mounting: | Four (4) 6-32 x 1/2" Inserts |
| Dimensions: ht. x width x depth: | 7-7/16" x 4-3/4" x 3-1/16" |
| Weight: | 6 lbs. |
